Základní deska ASUS PRIME B560M-A
Základní deska, socket 1200 LGA, Intel B560, DDR4, 1x PCIe 4.0, PCIe 3.0, 2xM.2 socket, GLAN, 7x, 1x USB 3.2 Gen 2, 4x USB 3.2 Gen 1, USB-C, Realtek Audio CODEC, mAT
Toto zboží bylo již ukončeno.

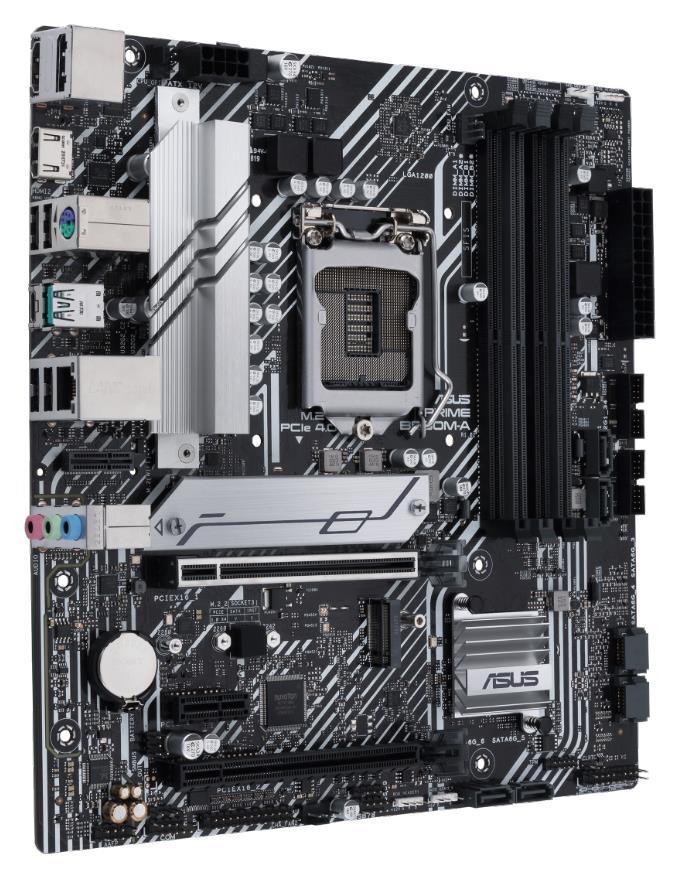

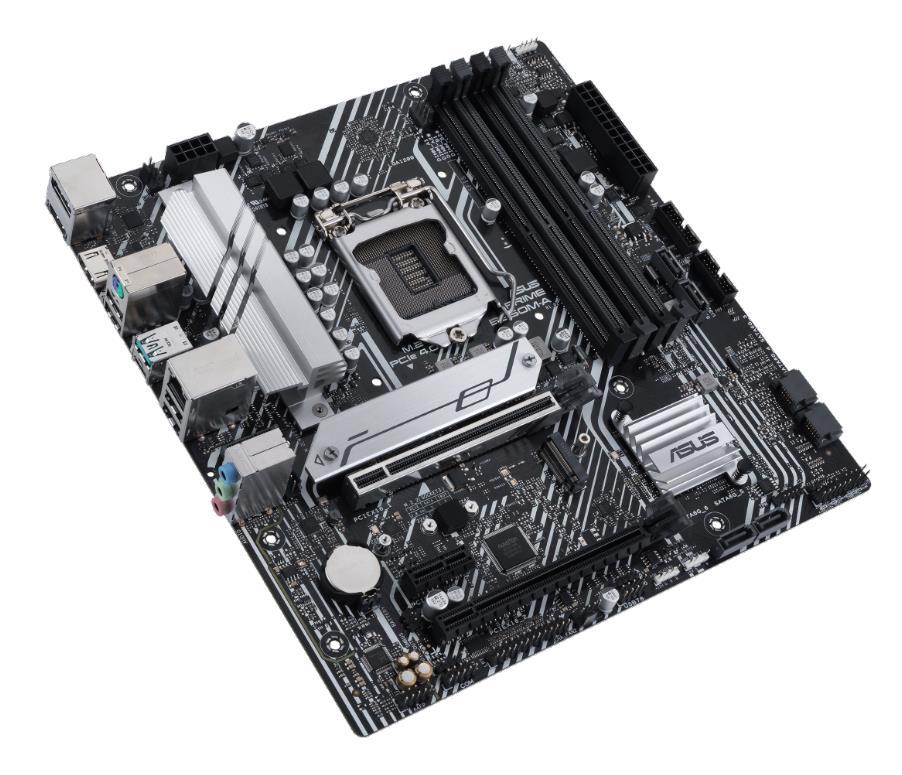

ASUS PRIME B560M-A
Základní deska Intel® B560 (s paticí LGA 1200) o velikosti mATX s rozhraním PCIe 4.0, dvěma sloty M.2, 8 napájecími fázemi, porty Intel® Ethernet s přenosovou rychlostí až 1 Gb/s, DisplayPort, dvěma porty HDMI, zadním portem USB-C® 3.2 Gen 2, slotem V-M.2 se zámkem E pro Wi-Fi připojení, s technologií Aura Sync a upravitelným RGB osvětlením
- Patice Intel® LGA 1200: připravena na procesory Intel® Core™ 11. generace
- Vylepšené napájení: o stabilní napájení se stará 8 napájecích fází, slitinové tlumivky i odolné kondenzátory
- Komplexní chlazení: mohutnější chladič napájecí kaskády, flexibilní chladič slotů M.2, chladič čipsetu (PCH), konektory pro připojení hybridních ventilátorů a nástroj Fan Xpert 2+
- Přetaktování paměti: podpora přetaktování RAM paměti až na frekvenci 5 000 MHz
- Technologie ASUS OptiMem II: pečlivé směrování vodivých spojení výrazně snižuje přeslech signálů a zachovává jejich integritu, což vylepšuje stabilitu paměti
- Extrémně rychlé připojení: rozhraní PCIe 4.0, 1Gb Intel® Ethernet, zadní porty USB-C® i USB-A 3.2 Gen 2 a slot V-M.2 se zámkem E pro Wi-Fi připojení

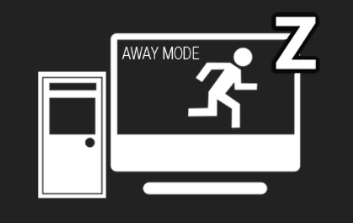

EPU
Všestranná energetická účinnost
S jednotkou pro zpracování energie (EPU) si můžete vychutnat úspory energie napříč celým systémem. EPU automaticky optimalizuje spotřebu energie a maximalizuje úspory během neaktivního režimu.

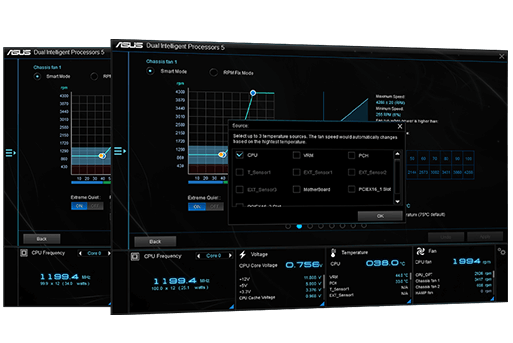

FAN Xpert 2+
Flexibilní možnosti ovládání
Základní desky řady Prime B560 nabízejí komplexní kontrolu nad ventilátory systému prostřednictvím softwaru Fan Expert 2+. Režim automatického ladění inteligentně konfiguruje všechny parametry jediným kliknutím.

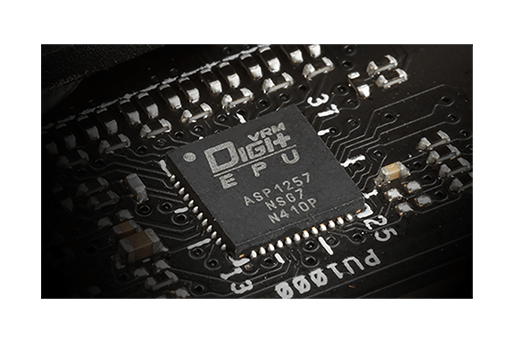

Přesné digitální řízení napětí
Modul regulátoru napětí Digi+ (Řídící komplex napájení) zajišťuje v reálném čase kontrolu nad poklesem napětí, automaticky přepíná nastavení frekvence a účinnosti. Rovněž umožňuje jemné vyladění procesoru pro maximální stabilitu a výkon.
Prvky chlazení v konstrukci

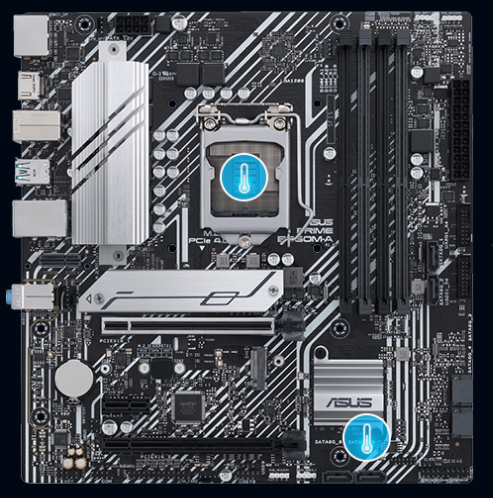

Více tepelných zdrojů
Každý header může dynamicky odkazovat na tři teplotní senzory.
Ventilátor Xpert 2+ vám umožňuje mapovat teplotu podporovaných
grafických karet ASUS a optimalizovat tak chlazení pro úlohy
náročné na GPU a CPU.
Paměť a úložiště

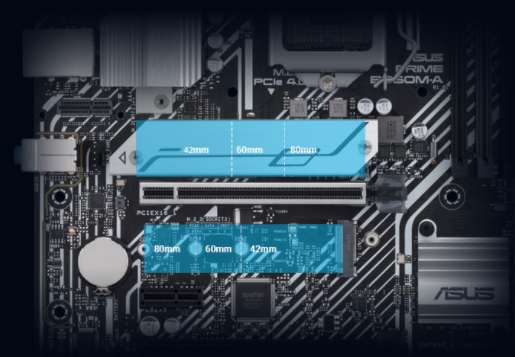

Dva sloty M.2 (s přenosovou rychlostí až 64 Gb/s)
Prime B560M-A nabízí celkem dva sloty M.2, přičemž jeden slot podporuje rychlost přenosu dat až 64 Gb / s přes PCI Express® 4.0, což umožňuje rychlejší spouštění a načítání aplikací s operačními nebo aplikačními jednotkami.

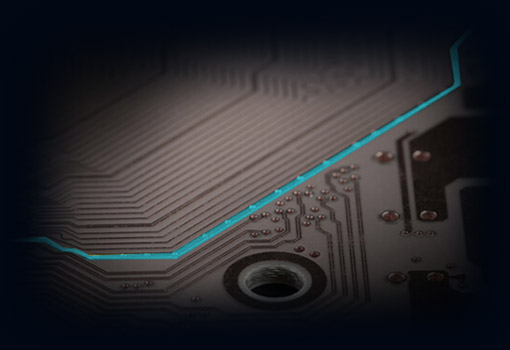

ASUS OptiMem II
Revize trasování základní desky poskytují nejnovějším procesorům Intel neomezený přístup ke kapacitě paměti. Technologie ASUS OptiMem II pečlivě mapuje paměťové signální dráhy napříč různými vrstvami PCB, aby se snížily průchody, a přidává stínící zóny, které výrazně snižují přeslechy.
Konektivita

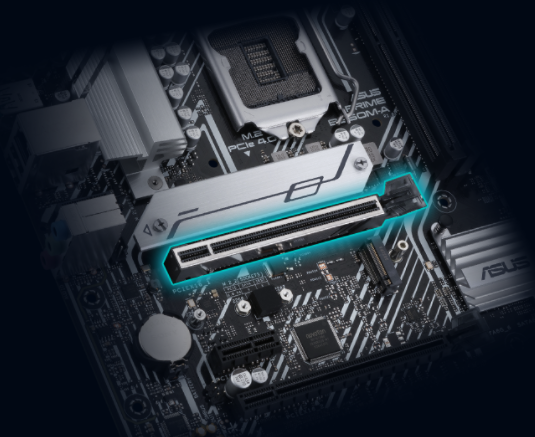

Slot PCIe® 4.0
Desky ASUS B560 jsou speciálně navrženy pro procesory Intel® Core™ 11. generace a umožňují těm nejnovějším grafickým kartám využít připojení přes PCIe® 4.0. Větší šířka pásma a extrémní přenosové rychlosti vám umožní vytvořit sestavu s mnoha funkcemi, která bez problémů zvládne i náročné zatížení.

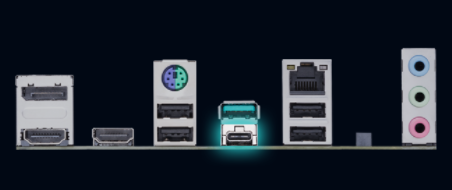

USB 3.2 Gen 2 Typ C®
Ve špičkové sestavě nemůže chybět také velké množství USB portů pro připojení periferií. Na zadní straně tedy naleznete port USB-C® 3.2 Gen 2 s přenosovou rychlostí až 10 Gb/s.

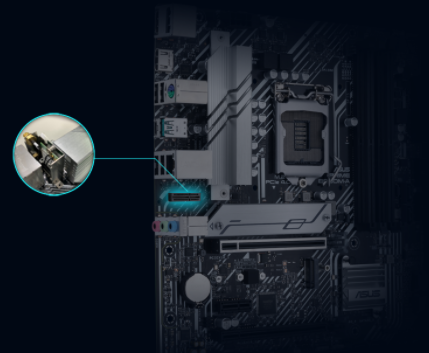

Slot V-M.2 se zámkem E pro Wi-Fi připojení
Součástí základní desky PRIME B560M-A je vertikální slot M.2 (se zámkem E) a exkluzivní upevnění od společnosti ASUS pro Wi-Fi kartu. Umožní vám flexibilně vylepšit vaše síťové připojení přidáním modulu M.2 s Wi-Fi či Bluetooth připojením.
Výjimečné audio
Stínění zvuku
Odděluje domény analogového/digitálního signálu, čímž se výrazně snižuje mnohostranná interference.
Samostatná vrstva pro levou a pravou stopu
Zajišťuje minimální přeslechy mezi zvukovými trasami.
Prémiové kapacitory japonské výroby
Prémiové součástky poskytují dokonale pohlcující zvukový podpis s výjimečnou věrností.
Socket
Operační paměť
Funkce
Interní konektory
Externí konektory
Slovo ASUS vychází z Pegasuse, což je v řecké mytologii okřídlený kůň. Pouze poslední čtyři písmena byla použita kvůli prvním pořadím v abecedních seznamech.
ASUS byl založen v Taipei v roce 1989 čtyřmi lidmi - T.H. Tuangem, Ted Hsunem, Waynem Hsiehem a M.T. Liaonem. Všechny tyto čtyři zakladatelé původně pracovali pro společnost Acer jako počítačoví inženýři.
Své výrobní továrny má po celém světě, nejvíce na Taiwanu, v Číně, Mexiku a v České republice. ASUS operuje v 32 zemích světa a po celém světě má přes 400 partnerů. ASUS má kromě svého taiwanského sídla zastoupení ve 14 pobočkách v Asii a Austrálii, 11 pobočkách v Evropě a jedné ve Spojených státech amerických.

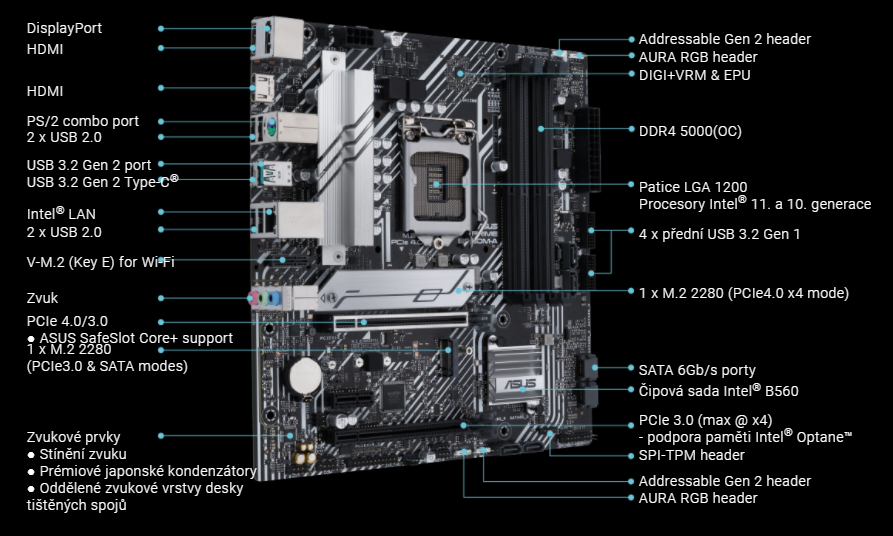

Chipset: Intel® B560 Chipset
Rozměrový formát: microATX Form Factor (244 mm x
234 mm)
Podpora pro procesory: Intel® Socket LGA1200 for
11th Gen Intel® Core™ Processors & 10th Gen Intel® Core™, Pentium®
Gold and Celeron® Processors
Patice procesoru: LGA 1200
Pozice na paměti: 4x DDR4 DIMM
Podpora pro paměti:
- 5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600(OC)/3466(OC)/3333(OC)/3200/2933/2800/2666/2400/2133 MHz Non-ECC, Un-buffered Memory
Max.velikost operační paměti: 128 GB
Podpora
pro paměti typu: DDR4
- Dual Channel Memory Architecture
- Intel® Extreme Memory Profile (XMP)
- OptiMem II
Grafická karta:
- Integrated Graphics Processor (na základě procesoru)
Zvuková karta:
- ALC887/897
Síťová karta:
- 1x Intel® I219-V 1Gb Ethernet
Rozšiřující sloty:
- 1x PCIe 4.0/3.0 x16 slot(s)
- 1x PCIe 3.0 x16 slot (supports x4 mode)
- 1x PCIe 3.0 x1 slots
SATA:
- 6x SATA 6Gb/s ports
M.2:
- M.2_1 slot (Key M), type 2242/2260/2280
- M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 3.0 x4 & SATA modes)
USB:
- zadní USB porty ( celkem 6 )
- 2x USB 3.2 Gen 2 port(s) (1 x Type-A + 1 x USB Type-C®)
- 4x USB 2.0 port(s) (4 x Type-A)
- přední USB porty ( celkem 5 )
- 4x USB 3.2 Gen 1 ports
- 2x USB 2.0 ports
- 1x USB 2.0 port
Interní porty:
- 1x 4-pin CPU Fan header(s)
- 1x 4-pin CPU OPT Fan header(s)
- 2x 4-pin Chassis Fan header(s)
- 1x 24-pin Main Power connector
- 1x 8-pin +12V Power connector
- 2x M.2 slots (Key M)
- 6x SATA 6Gb/s ports
- 2x USB 3.2 Gen 1 header(s) support(s) additional 4 USB 3.2 Gen1 ports
- 1x USB 2.0 header(s) support(s) additional 2 USB 2.0 ports
- 1x USB 2.0 header(s) support(s) additional 1 USB 2.0 ports
- 2x AURA Addressable Gen 2 header(s)
- 2x AURA RGB header(s)
- 1x Clear CMOS header
- 1x COM Port header
- 1x Front Panel Audio header (AAFP)
- 1x LPT header
- 1x S/PDIF Out header
- 1x SPI TPM header (14-1pin)
- 1x 20-3 pin System Panel header with Chassis intrude function

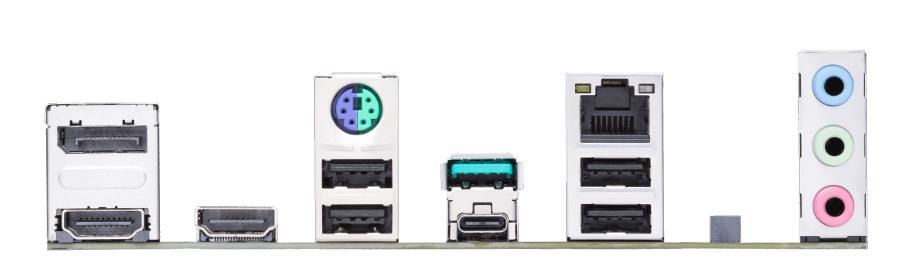

Externí porty:
- 2x USB 3.2 Gen 2 port(s) (1 x Type-A, 1 x USB Type-C®)
- 4x USB 2.0 port(s) (4 x Type-A)
- 1x DisplayPort
- 2x HDMI™ port
- 1x Intel® I219-V 1Gb Ethernet port
- 1x V-M.2 slot (Key E)
- 3x Audio jacks
- 1x PS/2 Keyboard/Mouse combo port
Obsah balení:
- 2x SATA 6Gb/s cables
- 1x M.2 Rubber Package(s)
- 1x M.2 SSD screw package(s)
- 1x Vertical M.2 Key E bracket set
- 1x Support DVD
- 1x User manual
BIOS: 128 Mb Flash ROM, UEFI AMI BIOS
