Základní deska ASUS PRIME B560-PLUS
Základní deska, socket 1200 LGA, Intel B560, DDR4, 1x PCIe 4.0, PCIe 3.0, 2xM.2 socket, GLAN, 8x, 2x USB 3.2 Gen 2, 2x USB 3.2 Gen 1, USB-C, Realtek Audio CODEC, AT
Toto zboží bylo již ukončeno.

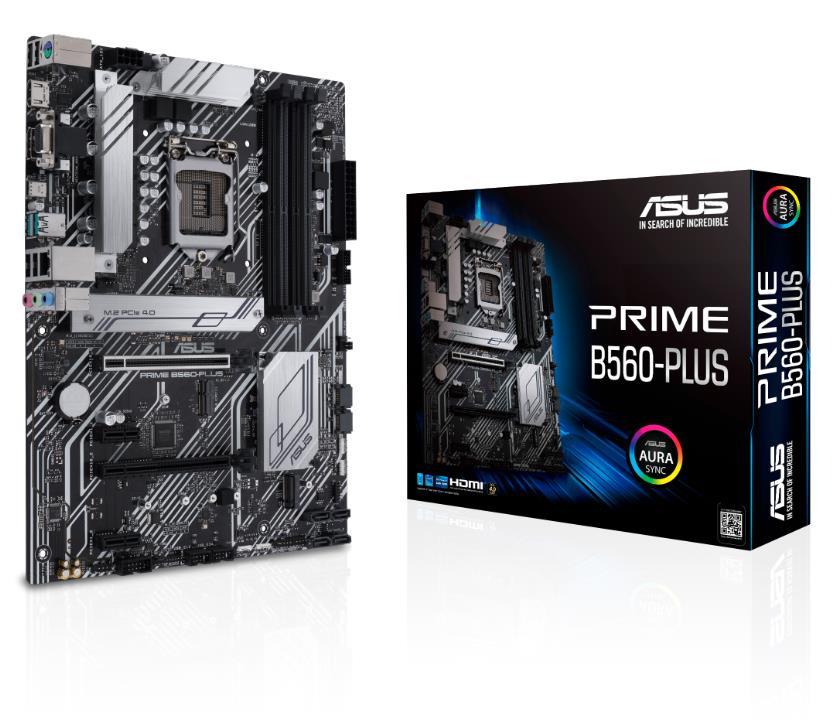

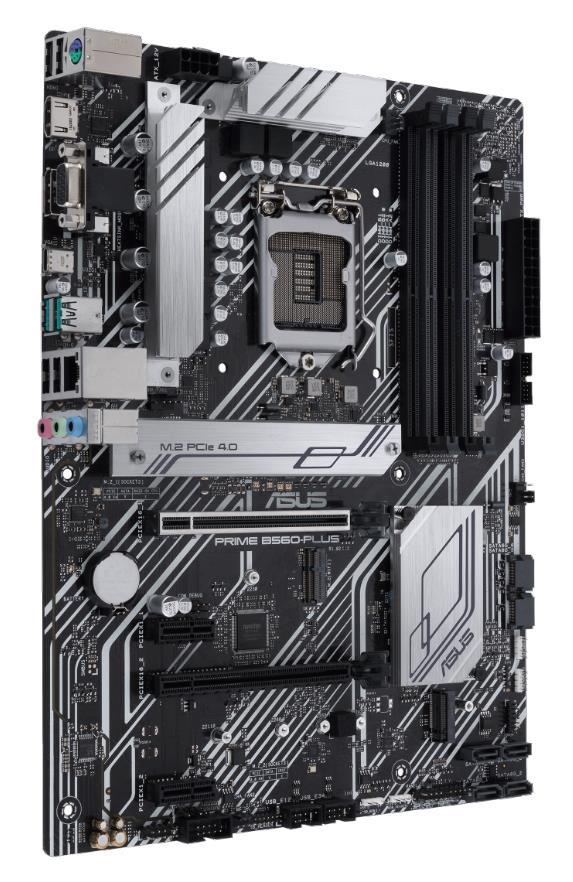

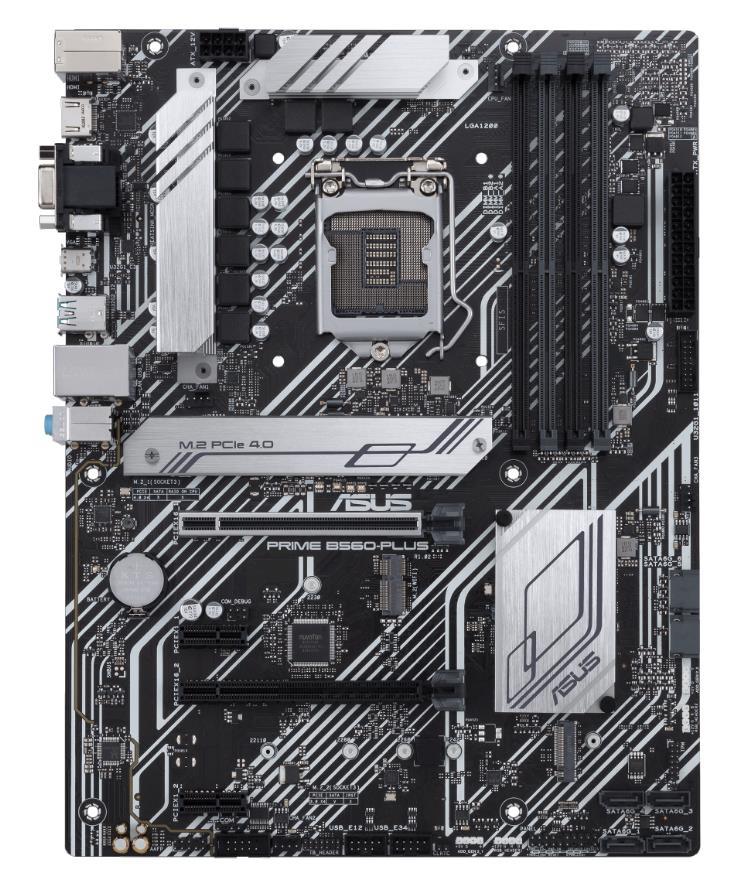

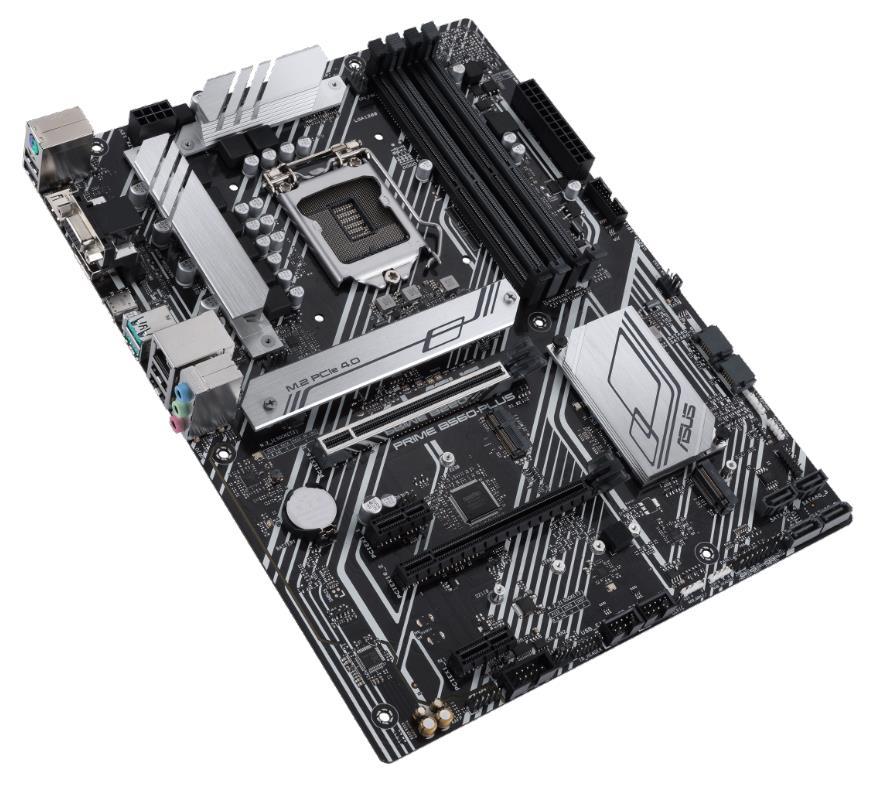

ASUS PRIME B560-PLUS
Základní deska Intel® B560 (s paticí LGA 1200) velikosti ATX s rozhraním PCIe® 4.0, dvěma sloty M.2, 8 napájecími fázemi, ethernetovým portem Intel® s přenosovou rychlostí až 1 Gb/s, porty HDMI, DisplayPort, D-Sub, USB-C® 3.2 Gen 1, zadními porty USB 3.2 Gen 2, konektorem s podporou rozhraní Thunderbolt™ 4, s nástrojem Aura Sync a s osvětlením Aura Sync RGB
- Patice Intel® LGA 1200: připravena na procesory Intel® Core™ 11. generace
- Komplexní chlazení: chladič napájecí kaskády, flexibilní chladič slotů M.2, chladič čipsetu (PCH), konektory pro připojení hybridních ventilátorů a nástroj Fan Xpert 2+
- Technologie ASUS OptiMem: pečlivé směrování vodivých spojů a signálů napomáhá zachovat integritu signálu, což vylepšuje stabilitu paměti
- Extrémně rychlé připojení: rozhraní PCIe 4.0, 1Gb Intel® Ethernet, zadní port USB-C® 3.2 Gen 1 a konektor s podporou rozhraní Thunderbolt™ 4
- 5X Protection III: Více bezpečnostních záruk pro kompletní ochranu.

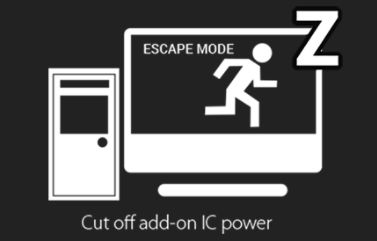

EPU
Všestranná energetická účinnost
Jednotka pro zpracování energie (EPU) automaticky optimalizuje spotřebu energie a maximalizuje úspory energie v režimu Away, což je inteligentní nastavení, které vypíná nepoužívané I/O ovladače a vytváří režim extrémní úspory energie.

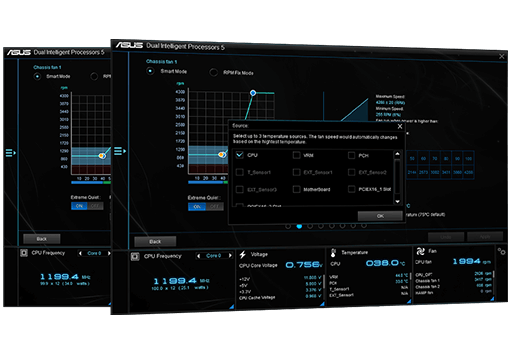

FAN Xpert 2+
Flexibilní možnosti ovládání
Základní desky řady Prime 500 nabízejí komplexní kontrolu nad ventilátory systému prostřednictvím softwaru Fan Expert 2+. Režim automatického ladění inteligentně konfiguruje všechny parametry jediným kliknutím.

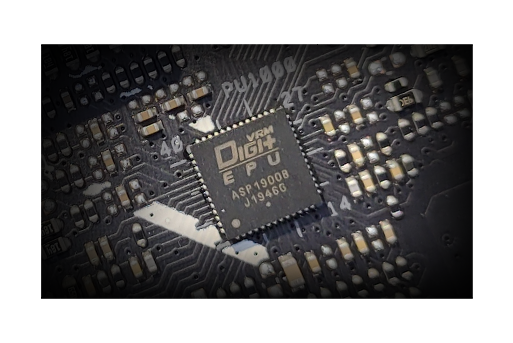

Přesné digitální řízení napětí
Modul regulátoru napětí Digi+ (Řídící komplex napájení) zajišťuje v reálném čase kontrolu nad poklesem napětí, automaticky přepíná nastavení frekvence a účinnosti. Rovněž umožňuje jemné vyladění procesoru pro maximální stabilitu a výkon.
Prvky chlazení v konstrukci

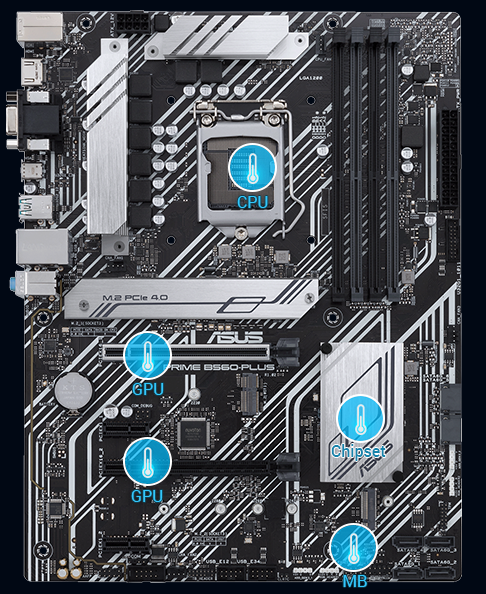

Více tepelných zdrojů
Každý header může dynamicky odkazovat na tři teplotní senzory.
Ventilátor Xpert 2+ vám umožňuje mapovat teplotu podporovaných
grafických karet ASUS a optimalizovat tak chlazení pro úlohy
náročné na GPU a CPU.
Paměť a úložiště

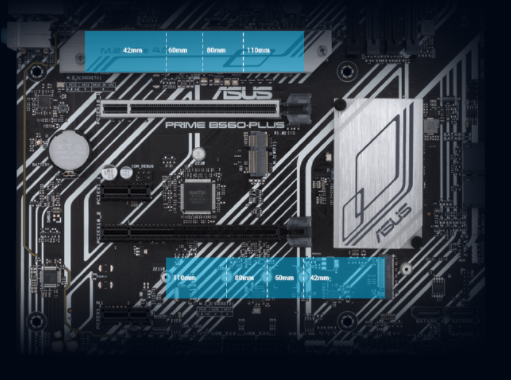

Dvojice slotů M.2 (s přenosovou rychlostí až 64 Gb/s)
Základní deska PRIME B560-PLUS disponuje celkem dvěma sloty M.2, přičemž jeden z těchto slotů umožňuje přenos dat rychlostí až 64 Gb/s přes rozhraní PCI Express® 4.0. Zajistí vám tedy nejen rychlejší načítání aplikací a operačního systému, ale i rychlejší přenos dat.
ASUS Optimem

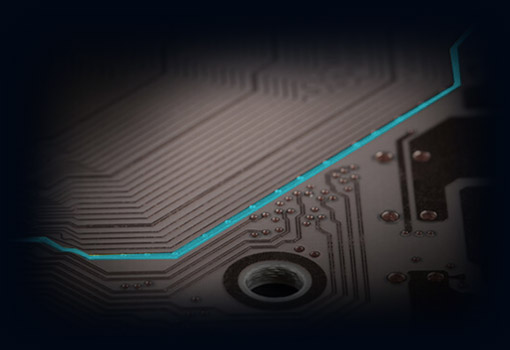

Revize trasování drah základní desky poskytují nejnovějším procesorům Intel neomezený přístup ke kapacitě paměti. Technologie ASUS OptiMem pečlivě mapuje paměťové signální dráhy napříč různými vrstvami PCB, aby se snížilo vzájemné rušení, a přidává stínící zóny, které výrazně snižují přeslechy.
Konektivita

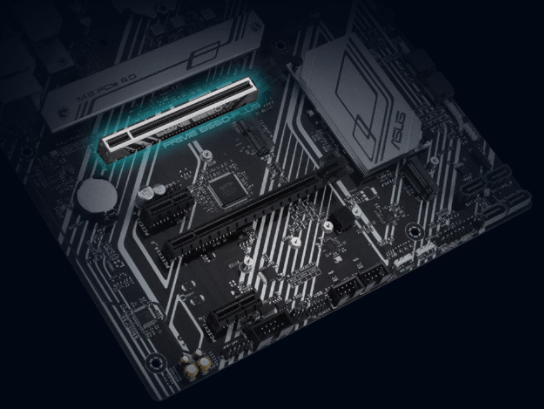

Slot PCIe® 4.0
Desky ASUS B560 jsou speciálně navrženy pro procesory Intel® Core™ 11. generace a umožňují těm nejnovějším grafickým kartám využít připojení přes PCIe® 4.0. Větší šířka pásma a extrémní přenosové rychlosti vám umožní vytvořit sestavu s mnoha funkcemi, která bez problémů zvládne i náročné zatížení.

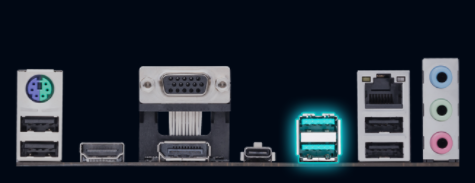

USB 3.2 Gen 2 Type-A
Vysoký počet USB portů vám umožní připojit k vašemu výkonnému stroji připojit řadu periferií. Na zadním panelu naleznete porty USB-A 3.2 Gen 2 pro zajištění kompatibility.

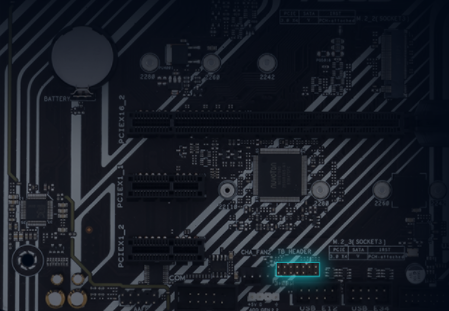

Konektor s podporou rozhraní Thunderbolt™ 4
Konektor na desce Prime B560-PLUS umožňuje využít rozhraní Thunderbolt™ 4. Nejnovější přídavná karta ASUS TunderboltEX 4 s certifikací od společnosti Intel vám umožní s jediným kabelem dosáhnout oboustranně rychlosti až 40 Gb/s. Tato karta navíc disponují funkcí řetězového zapojení několika monitorů (daisy chain) a podporuje rozlišení až 8K. Může také rychle nabíjet zařízení výkonem až 100 W.
Výjimečné audio
Stínění zvuku
Odděluje domény analogového/digitálního signálu, čímž se výrazně snižuje mnohostranná interference.
Samostatná vrstva pro levou a pravou stopu
Zajišťuje minimální přeslechy mezi zvukovými trasami.
Prémiové kapacitory japonské výroby
Prémiové součástky poskytují dokonale pohlcující zvukový podpis s výjimečnou věrností.
Socket
Operační paměť
Funkce
Interní konektory
Externí konektory
Slovo ASUS vychází z Pegasuse, což je v řecké mytologii okřídlený kůň. Pouze poslední čtyři písmena byla použita kvůli prvním pořadím v abecedních seznamech.
ASUS byl založen v Taipei v roce 1989 čtyřmi lidmi - T.H. Tuangem, Ted Hsunem, Waynem Hsiehem a M.T. Liaonem. Všechny tyto čtyři zakladatelé původně pracovali pro společnost Acer jako počítačoví inženýři.
Své výrobní továrny má po celém světě, nejvíce na Taiwanu, v Číně, Mexiku a v České republice. ASUS operuje v 32 zemích světa a po celém světě má přes 400 partnerů. ASUS má kromě svého taiwanského sídla zastoupení ve 14 pobočkách v Asii a Austrálii, 11 pobočkách v Evropě a jedné ve Spojených státech amerických.
Chipset: Intel® B560 Chipset
Rozměrový formát: ATX Form Factor (305 mm x 234
mm)
Podpora pro procesory: Intel® Socket LGA1200 for 11th
Gen Intel® Core™ Processors & 10th Gen Intel® Core™, Pentium® Gold and
Celeron® Processors
Patice procesoru: LGA 1200
Pozice na paměti: 4x DDR4 DIMM
Podpora pro paměti:
- 4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600(OC)/3466(OC)/3333(OC)/3200(OC)/2933/2800/2666/2400/2133 MHz Non-ECC, Un-buffered memory
Max.velikost operační paměti: 128 GB
Podpora
pro paměti typu: DDR4
- Dual Channel Memory Architecture
- Intel® Extreme Memory Profile (XMP)
- ASUS OptiMem
Grafická karta:
- Integrated Graphics Processor (na základě procesoru)
Zvuková karta:
- Realtek ALC897 7.1-Channel High Definition Audio CODEC
Síťová karta:
- 1x Intel® I219-V 1Gb Ethernet
Rozšiřující sloty:
- 1x PCIe 4.0/3.0 x16 slot
- 1x PCIe 3.0 x16 slot (supports x4 mode)
- 2x PCIe 3.0 x1 slots
SATA:
- 6x SATA 6Gb/s ports
M.2:
- M.2_1 slot (Key M) type 2242/2260/2280/22110 (supports PCIE 4.0 x 4 )
- M.2_2 slot (Key M) type 2242/2260/2280/22110 (supports PCIE 3.0 x 4 & SATA mode modes)
USB:
- zadní USB porty ( celkem 7 )
- 2x USB 3.2 Gen 2 ports (2 x Type-A)
- 1x USB 3.2 Gen 1 port (1 x USB Type-C®)
- 4x USB 2.0 ports
- přední USB porty ( celkem 6 )
- 2x USB 3.2 Gen 1 ports
- 4x USB 2.0 ports
Interní porty:
- 1x TB Header (for add-on TB card)
- 1x 4-pin CPU Fan header
- 3x 4-pin Chassis Fan headers
- 1x 24-pin Main Power connector
- 1x 8-pin +12V Power connector
- 2x M.2 slots (Key M)
- 6x SATA 6Gb/s ports
- 1x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports
- 2x USB 2.0 headers support additional 4 USB 2.0 ports
- 2x AURA Addressable Gen 2 headers
- 2x AURA RGB headers
- 1x Clear CMOS jumper
- 1x COM Port header
- 1x Front Panel Audio header (AAFP)
- 1x S/PDIF out header
- 1x 20-3pin System Panel header with Chassis intrude function
- 1x SPI TPM header (14-1 pin)
- 1x M.2 slot (key E)
- 1x Thunderbolt 4 header

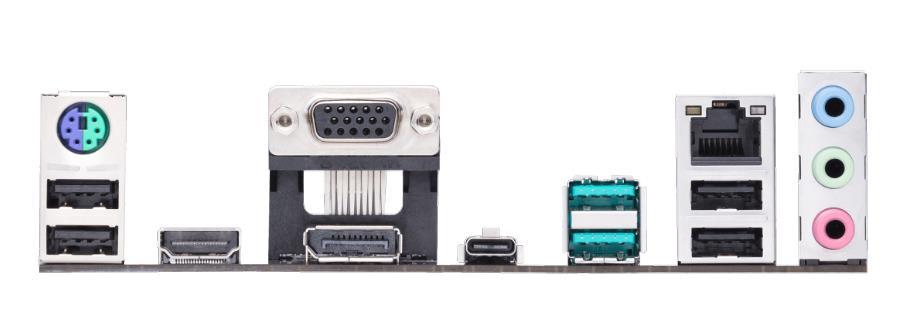

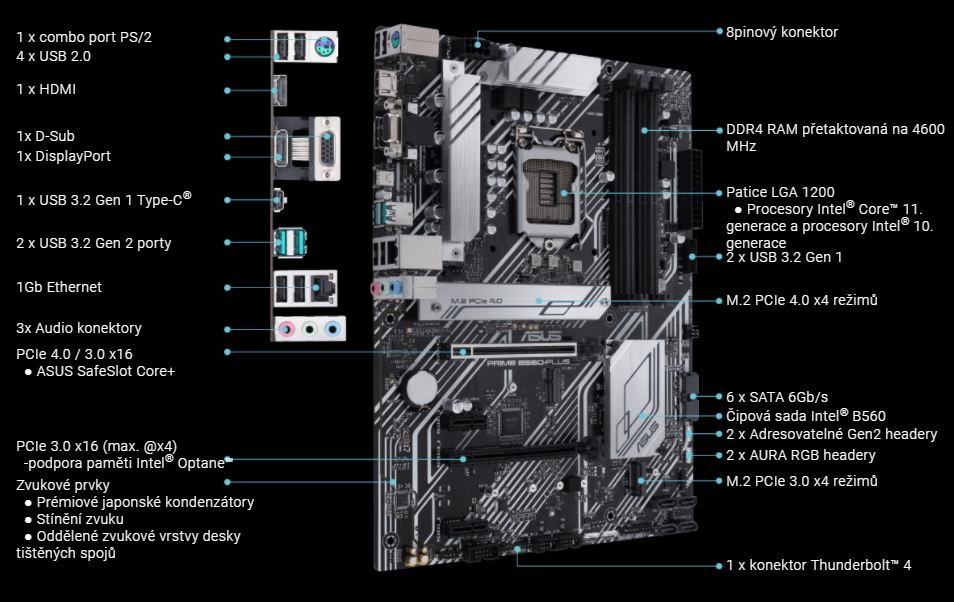

Externí porty:
- 1x DP port
- 1x HDMI port
- 1x D-Sub port
- 3x Audio jacks
- 1x PS/2 Keyboard/Mouse combo port
- 1x Intel® I219-V 1Gb Ethernet port
- 4x USB 2.0 ports (4 x Type-A)
- 2x USB 3.2 Gen 2 ports (2 x Type-A)
- 1x USB 3.2 Gen 1 port (1 x USB Type-C®)
Obsah balení:
- 2x SATA 6Gb/s cables
- 1x M.2 Rubber Package
- 1x IO Shield
- 1x M.2 SSD screw package
- 1x M.2 Key E screw package
- 1x Supporting DVD
- 1x User's manual
BIOS: 128 Mb Flash ROM, UEFI AMI BIOS
Stránka výrobce: https://www.asus.com/Motherboards-Components/Motherboards/All-series/PRIME-B560-PLUS/techspec/
