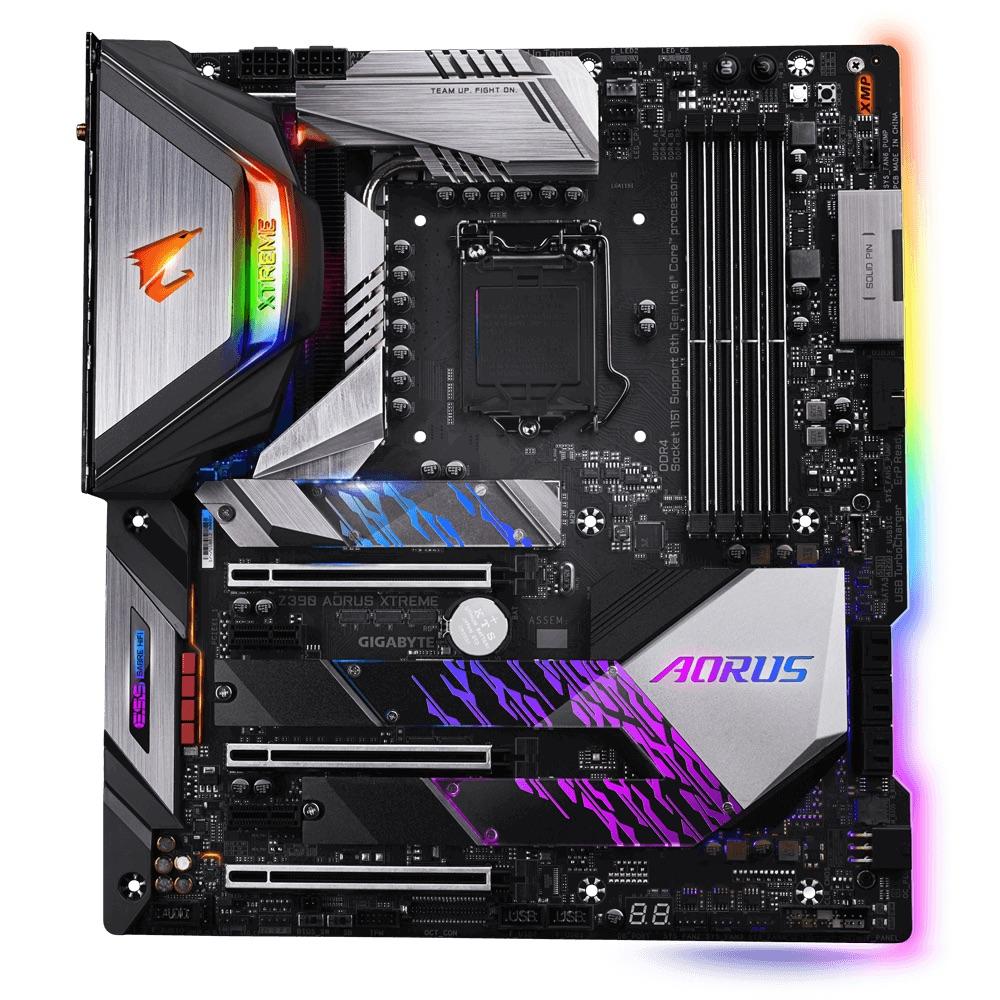

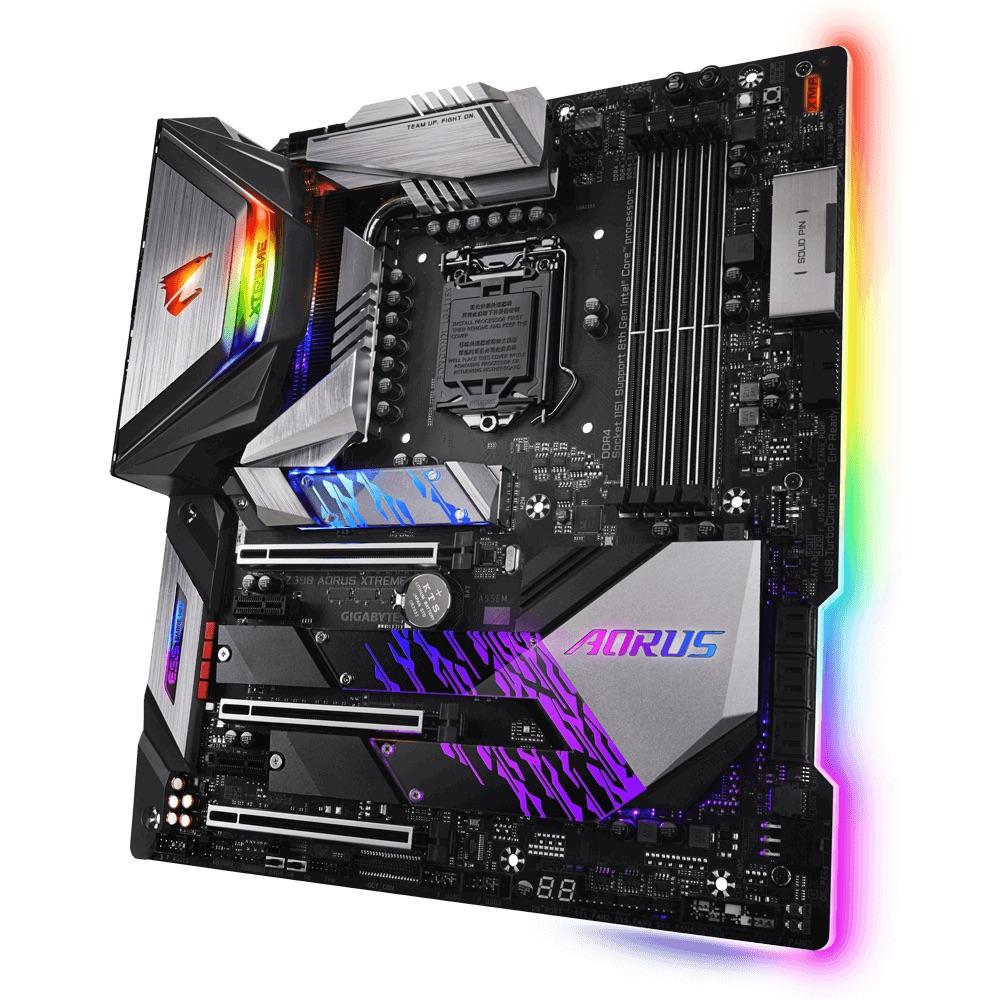

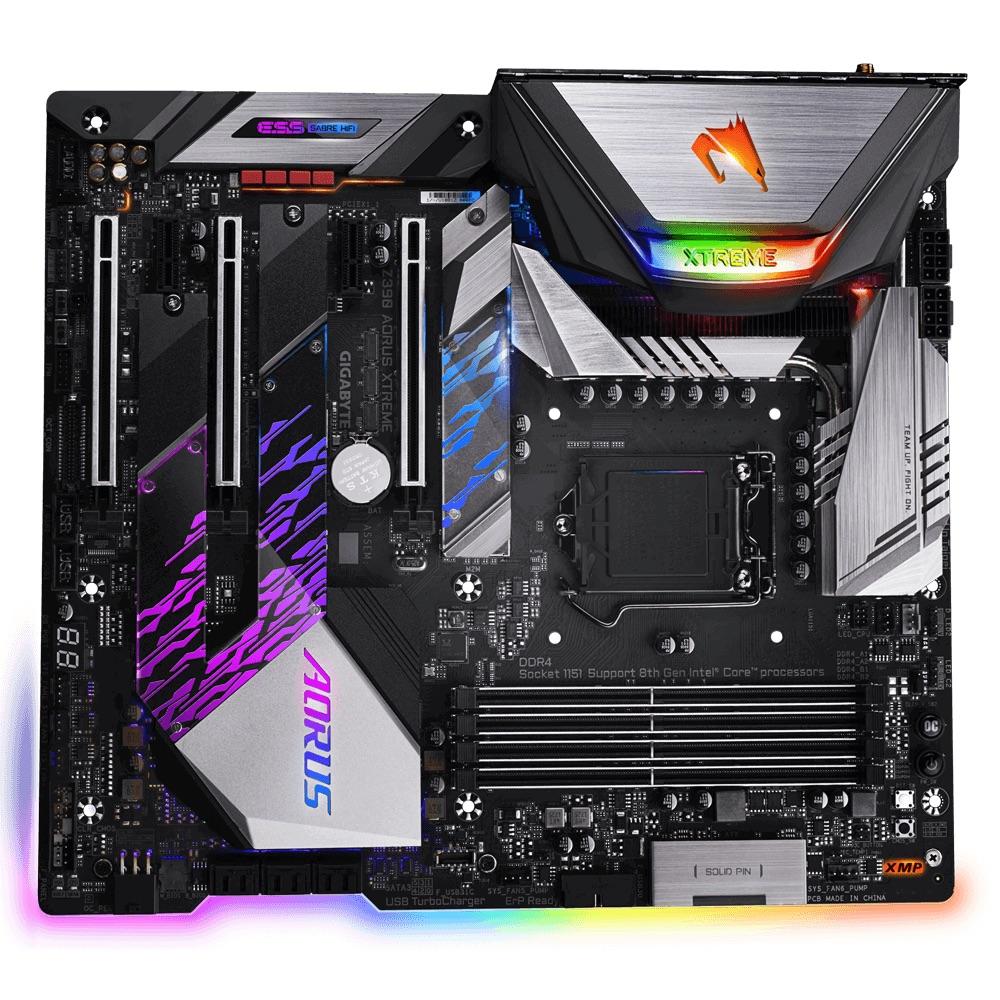

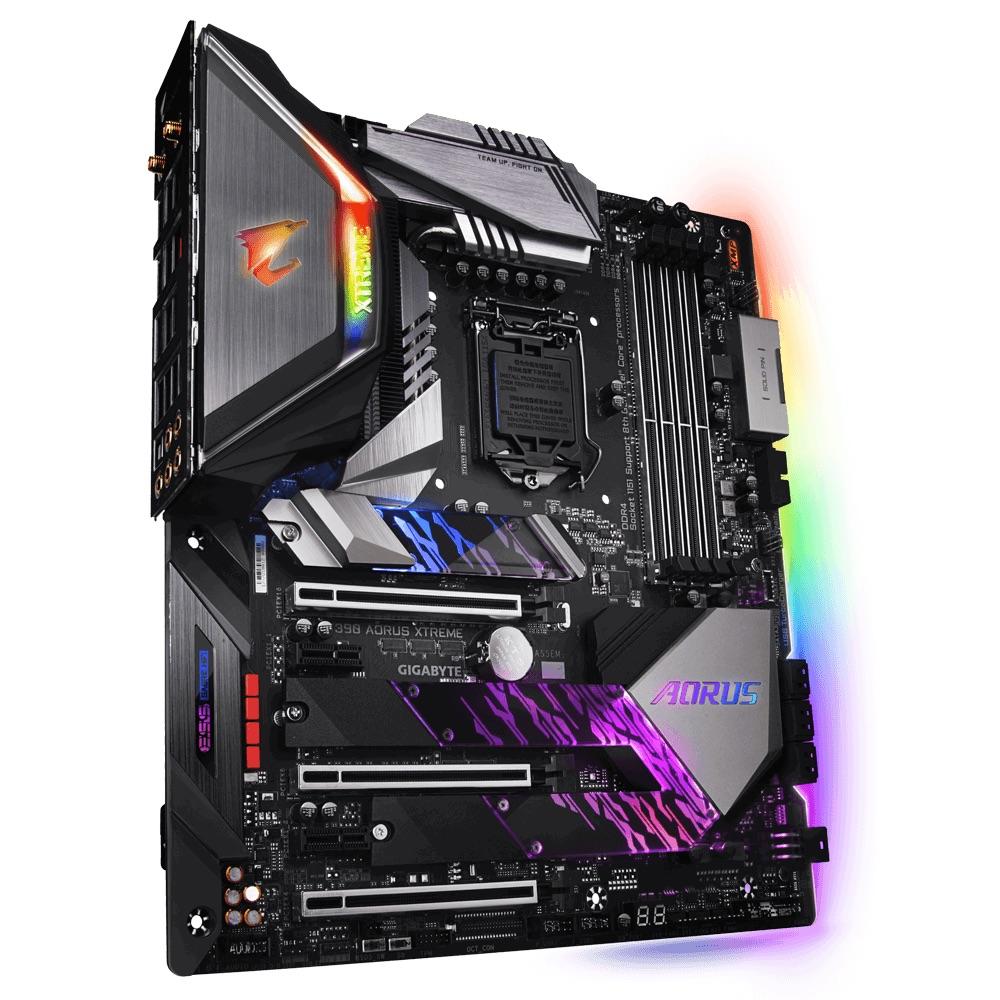

Základní deska GIGABYTE Z390 AORUS XTREME (rev. 1.0)

Chipset: Intel® Z390 Express Chipset
Revize: 1.0

Rozměrový formát: E-ATX Form Factor; (30.5cm x 27.1cm)
Podpora pro procesory: 9th and 8th Generation Intel® Core™ i9 processors/ Intel® Core™ i7 processors/ Intel® Core™ i5 processors/ Intel® Core™ i3 processors/ Intel® Pentium® processors/ Intel® Celeron® processors
Patice procesoru LGA 1151

Pozice na paměti: 4× slot DDR4
Podpora pro paměti: DDR4 4400(O.C.) / 4333(O.C.) / 4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200(O.C.) / 3000(O.C.) / 2800(O.C.) / 2666 / 2400 / 2133 MHz
Max.velikost operační paměti: 64 GB
Podpora pro paměti typu: ECC, non-ECC, XMP

Grafická karta:
*Integrovaná grafika - podpora Intel® HD Graphics, Maximum sdílené paměti činí 1 GB:
*1 x HDMI port, supporting a maximum resolution of 4096x2160@30 Hz
*Integrovaná grafika + řadič Intel® Thunderbolt™ 3:
*2 x Intel® Thunderbolt™ 3 connectors (USB Type-C™ ports), supporting DisplayPort and Thunderbolt™ video outputs and a maximum resolution of 4096x2304@60 Hz

Zvuková karta: Realtek® ALC1220-VB codec, 2/4/5.1/7.1kanálový (podpora S/PDIF výstupu)
Síťová karta:
*1x Aquantia GbE LAN chip(10 Gbit/5 Gbit/2.5 Gbit/1000 Mbit/100 Mbit)(LAN)
*1x Intel® GbE LAN phy (10/100/1000 Mbit) (LAN2)
*1x Intel® CNVi interface 802.11a/b/g/n/ac, supporting 2.4/5 GHz Dual-Band
*1x Bluetooth 5Rozšiřující sloty:
*1× slot PCI Express ×16, běžící jako ×16 (PCI Express 3.0 standard)
*1x PCI Express x16 slot, running at x8 (PCI Express 3.0 standard)
*1× slot PCI Express ×16, běžící jako ×4 (PCI Express 3.0 standard)
*2× slot PCI Express ×1 (PCI Express 2.0 standard)RAID řadič: RAID 0, RAID 1, RAID 5 a RAID 10

SATA: 6× konektor SATA 6 Gb/s
M.2:
*1 x M.2 connector (Socket 3, M key, type 2242/2260/2280/22110 SATA and PCIe x4/x2 SSD support) (M2M)
*1 x M.2 connector (Socket 3, M key, type 2260/2280/22110 SATA and PCIe x4/x2 SSD support) (M2A)
*1 x M.2 connector (Socket 3, M key, type 2242/2260/2280 PCIe x4/x2 SSD support) (M2P)
Firewire: Ne
USB:
*Chipset+2 USB 2.0 Hubs:
6× port USB 2.0/1.1 (2 porty na zadním panelu, 4 porty dostupné přes interní USB headery)
*Čipset:
*1 x USB Type-C™ port with USB 3.1 Gen 2 support, available through the internal USB header
*4 x USB 3.1 Gen 2 Type-A ports (red) on the back panel
*4 x USB 3.1 Gen 1 ports (2 ports on the back panel, 2 ports available through the internal USB header)
*Čipset + řadič Intel® Thunderbolt™ 3:
*2 x USB Type-C™ ports on the back panel, with USB 3.1 Gen 2 support

Interní porty:
*1 x 24-pin ATX main power connector
*2 x 8-pin ATX 12V power connectors
*1 x OC PEG power connector
*1× konektor pro procesorový ventilátor
*1× konektor pro ventilátor vodního chlazení procesoru
*4× konektor pro systémové ventilátory
*2× konektor pro systémový ventilátor/čerpadlo vodního chlazení
*2 x Addressable LED strip headers
*2 x Addressable LED strip power select jumpers
*2 x RGB LED strip headers
*6× konektor SATA 6Gb/s
*3 x M.2 Socket 3 connectors
*1 x front panel header
*1× konektor pro audio na předním panelu
*1× port USB typ C™ s podporou USB 3.1 Gen 2
*1× header USB 3.1 Gen 1
*2 x USB 2.0/1.1 headers
*1 x Trusted Platform Module (TPM) header (2x6 pin, for the GC-TPM2.0_S module only)
*1 x GC-OC Touch add-in card connector
*1× propojka Clear CMOS
*2× konektor pro teplotní senzor
*1× zapínací tlačítko
*1× tlačítko reset
*1× tlačítko Clear CMOS
*1× tlačítko OC
*2× přepínač BIOSuExterní porty:
*2 x Thunderbolt™ 3 connectors (USB Type-C™ ports, with USB 3.1 Gen 2 support)
*2× anténní konektor SMA (2T2R)
*4 x USB 3.1 Gen 2 Type-A ports (red)
*2 x USB 3.1 Gen 1 ports
*2× port USB 2.0/1.1
*1× port HDMI
*2× port
