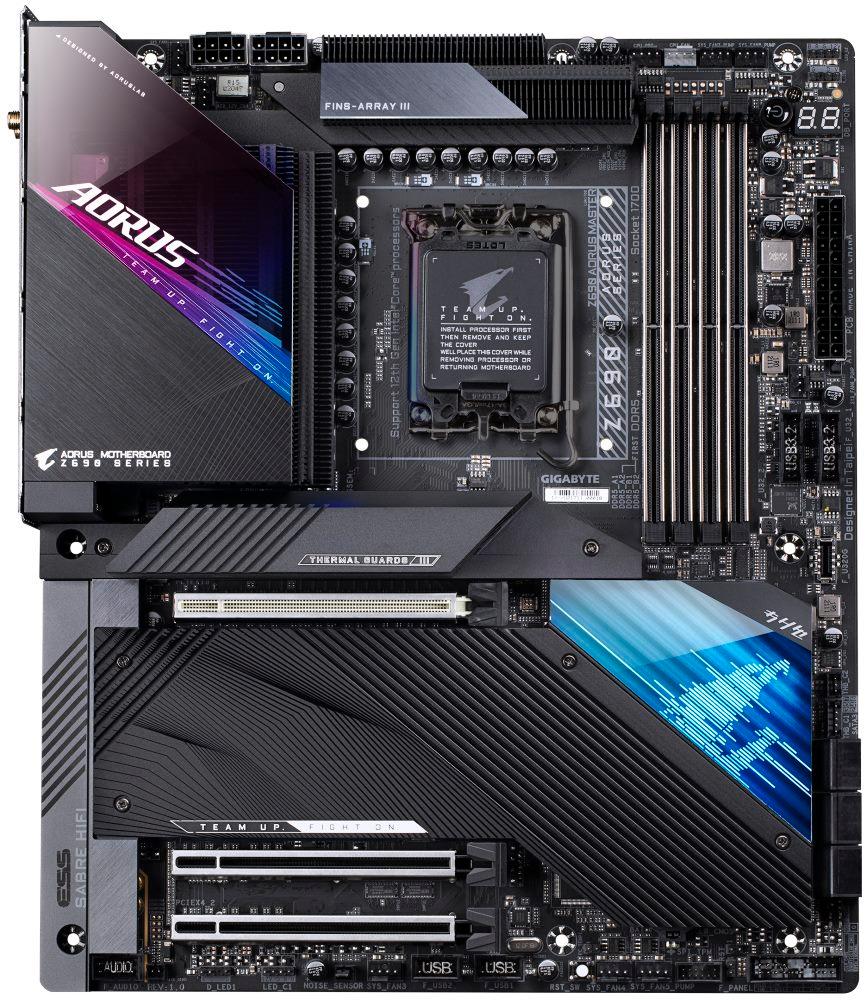

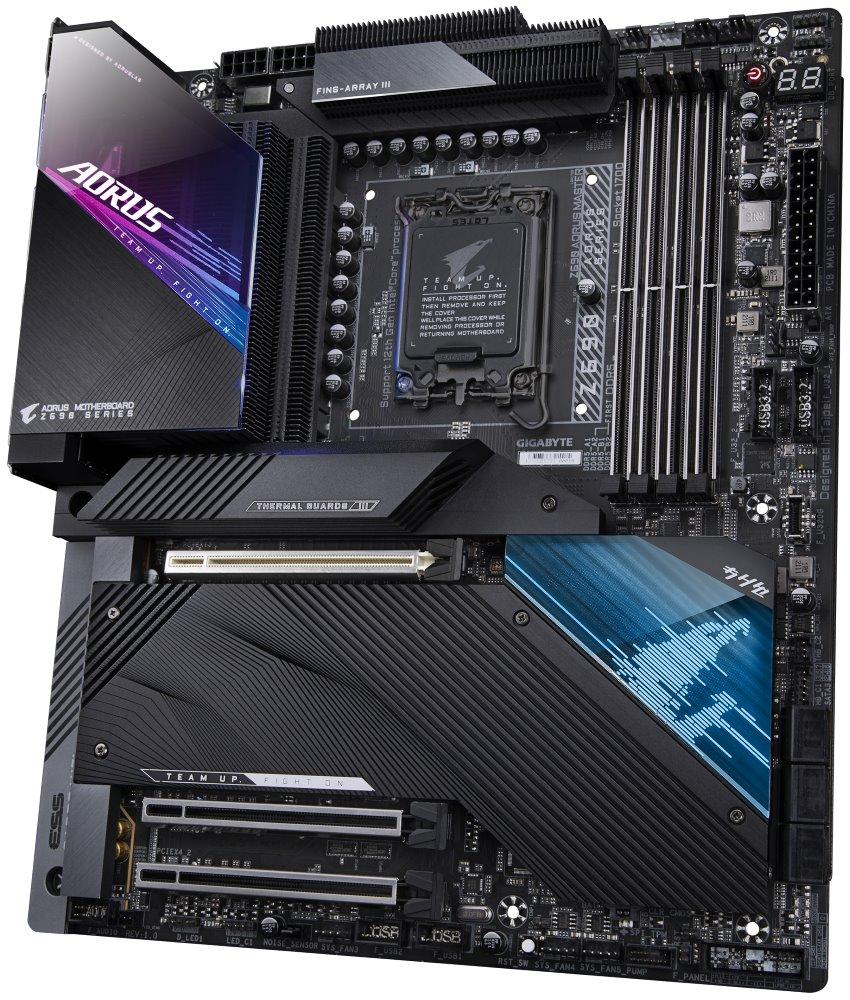

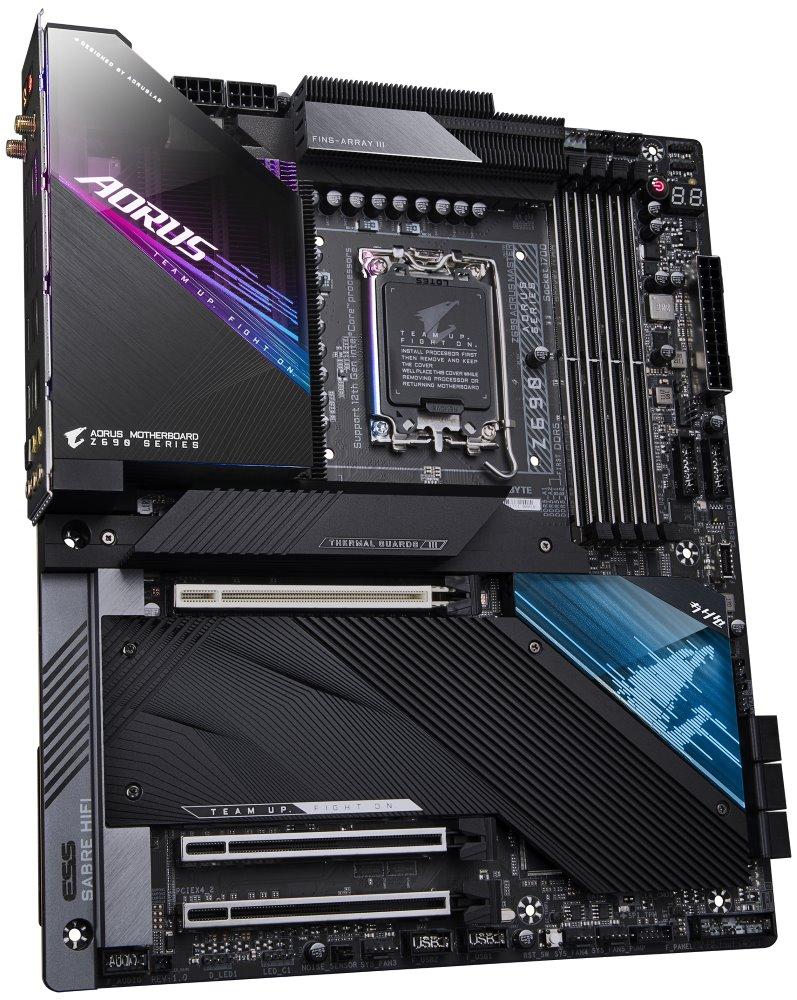

Základní deska GIGABYTE Z690 AORUS MASTER (rev. 1.0)

GIGABYTE Z690 AORUS MASTER

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU
Podpora procesorů 12. generace Intel Core i5/ i7/ i9
Patice LGA1700

Čipová sada
Intel Z690

Paměť
4x DDR5 paměťový slot, podpora až 128 GB
Podpora DDR5 6400 (OC)/ 6200 (OC)/ 6000 (OC)/ 5800 (OC)/ 5600 (OC)/ 5400 (OC)/ 5200 (OC)/ 4800/ 4000 MHz
Dvoukanálová architektura paměti
Podpora non-ECC, bez vyrovnávací paměti, 1Rx8/2Rx8/1Rx16
Podpora ECC pamětí (non-ECC režim), 1Rx8/2Rx8
Podpora Intel Extreme Memory Profile (XMP)

Sloty
1x PCIe 5.0 x16 slot
2x PCIe 3.0 x16 slot (podporuje x4 režim)

Grafika
1x DisplayPort port, podporující max. rozlišení 4096 x 2304 při 60 Hz

Multi-GPU
Podpora AMD Quad-GPU CrossFire a 2-Way CrossFire technologie

Úložiště
Intel CPU
1x M.2 slot, M Key, pro jednotky typu 2260/2280/22110 (PCIe 4.0 x4/x2 režim)
Intel Z690 čipová sada
2x M.2 slot, M Key, pro jednotky typu 2260/2280/22110 (PCIe 4.0 x4/x2 režim)
1x M.2 slot, M Key, pro jednotky typu 2242/2260/2280 (PCIe 3.0 x4/x2 režim)
1x M.2 slot, M Key, pro jednotky typu 2242/2260/2280 (SATA a PCIe 4.0 x4/x2 režim)
6x SATA 6Gb/s port
Podpora RAID 0, RAID 1, RAID 5 a RAID 10
Podpora Intel Optane technologie

USB
2x USB 3.2 Gen2x2 typ C port (1 port na zadním panelu, 1 port dostupný přes interní USB konektor)
1x USB 3.2 Gen2 typ C port na zadním panelu
5x USB 3.2 Gen2 typ A port na zadním panelu
8x USB 3.2 Gen1 (USB 3.0) port (4 porty na zadním panelu, 4 porty dostupné přes interní USB konektory)
4x USB 2.0 port dostupný přes interní USB konektory

Audio
Realtek ALC1220-VB Codec
2/4/5.1/7.1kanálové High Definition Audio
ESS ES9118 DAC čip
Podpora DTS:X Ultra
Podpora S/PDIF výstupu

LAN
1x Marvell AQtion AQC113C 10Gigabit LAN řadič

WLAN/ Bluetooth
Intel Wi-Fi 6E AX210
Wi-Fi 802.11a/b/g/n/ac/ax
Dual Band (2,4 GHz, 5 GHz, 6 GHz)
Rychlost přenosu dat až 2,4 Gbps
Bluetooth 5.2

Interní konektory
1x 24-pin ATX hlavní napájecí konektor
2x 8-pin ATX 12V napájecí konektor
1x konektor ventilátoru CPU
1x konektor ventilátoru vodního chlazení CPU
4x konektor systémového ventilátoru
4x konektor systémového ventilátoru/ pumpy vodního chlazení
2x konektor adresovatelného LED pásku
2x konektor RGB LED pásku
5x M.2 slot, M Key
6x SATA 6Gb/s konektor
1x konektor předního panelu
1x audio konektor předního panelu
1x USB 3.2 Gen2x2 typ C konektor
2x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 4x USB 3.2 Gen1 port)
2x USB 2.0 konektor (podporuje 4x USB 2.0 port)
1x konektor detekce hluku
2x konektor Thunderbolt AIC
1x TPM konektor (podporuje pouze moduly GC-TPM2.0 SPI a GC-TPM2.0 SPI 2.0)
1x tlačítko Power
1x tlačítko Reset
1x Reset propojka
1x propojka Clear CMOS
2x konektor teplotního čidla
1x body pro měření napětí

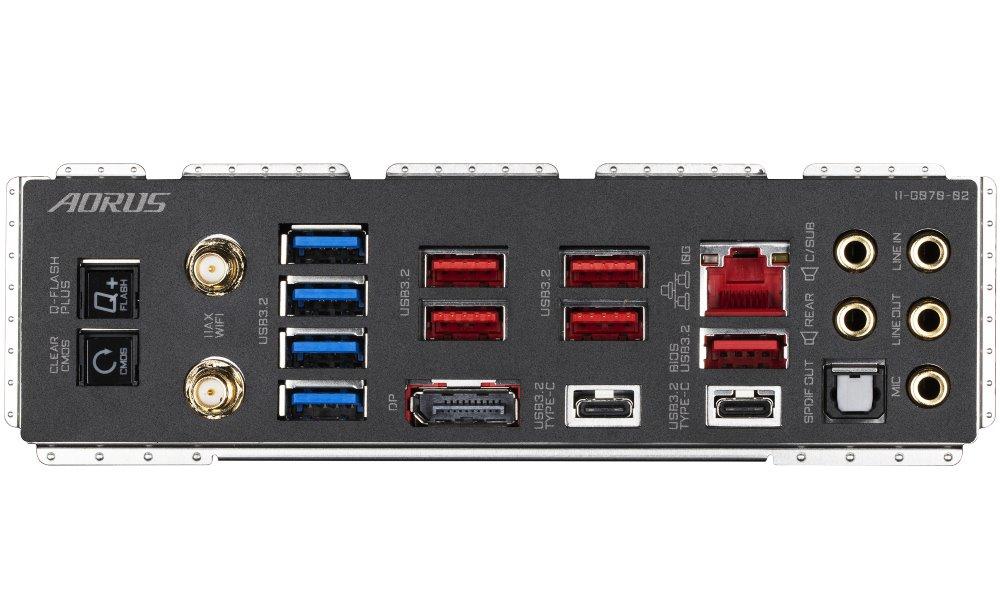

Porty na zadním panelu
1x tlačítko Q-Flash Plus
1x tlačítko Clear CMOS
2x konektor Wi-Fi antény
1x DisplayPort
1x USB 3.2 Gen2 typ C
1x USB 3.2 Gen2x2 typ C
5x USB 3.2 Gen2 (USB 3.1 Gen2)
4x USB 3.2 Gen1 (USB 3.0)
1x RJ-45
1x optický S/PDIF výstup
5x audio jack

Rozměry
30,5 x 25,9 cm
E-ATX formát
