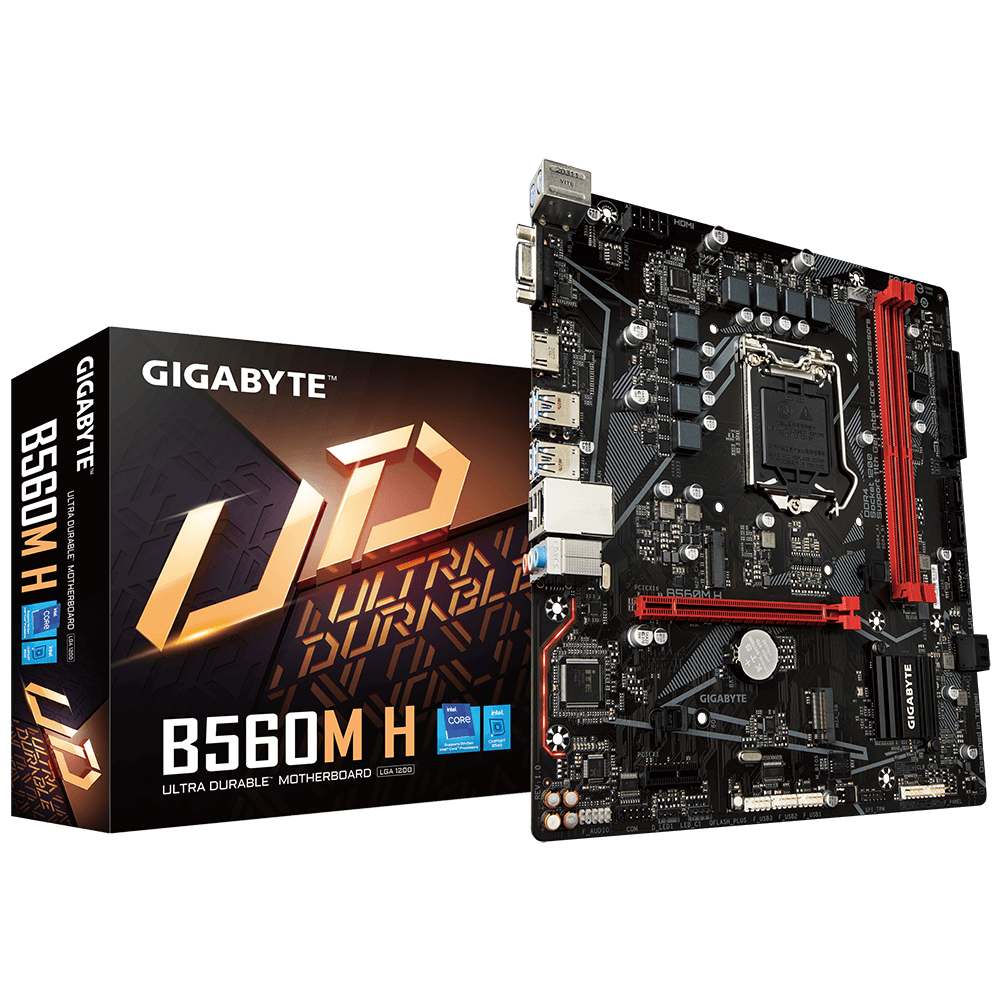

Základní deska GIGABYTE B560M H

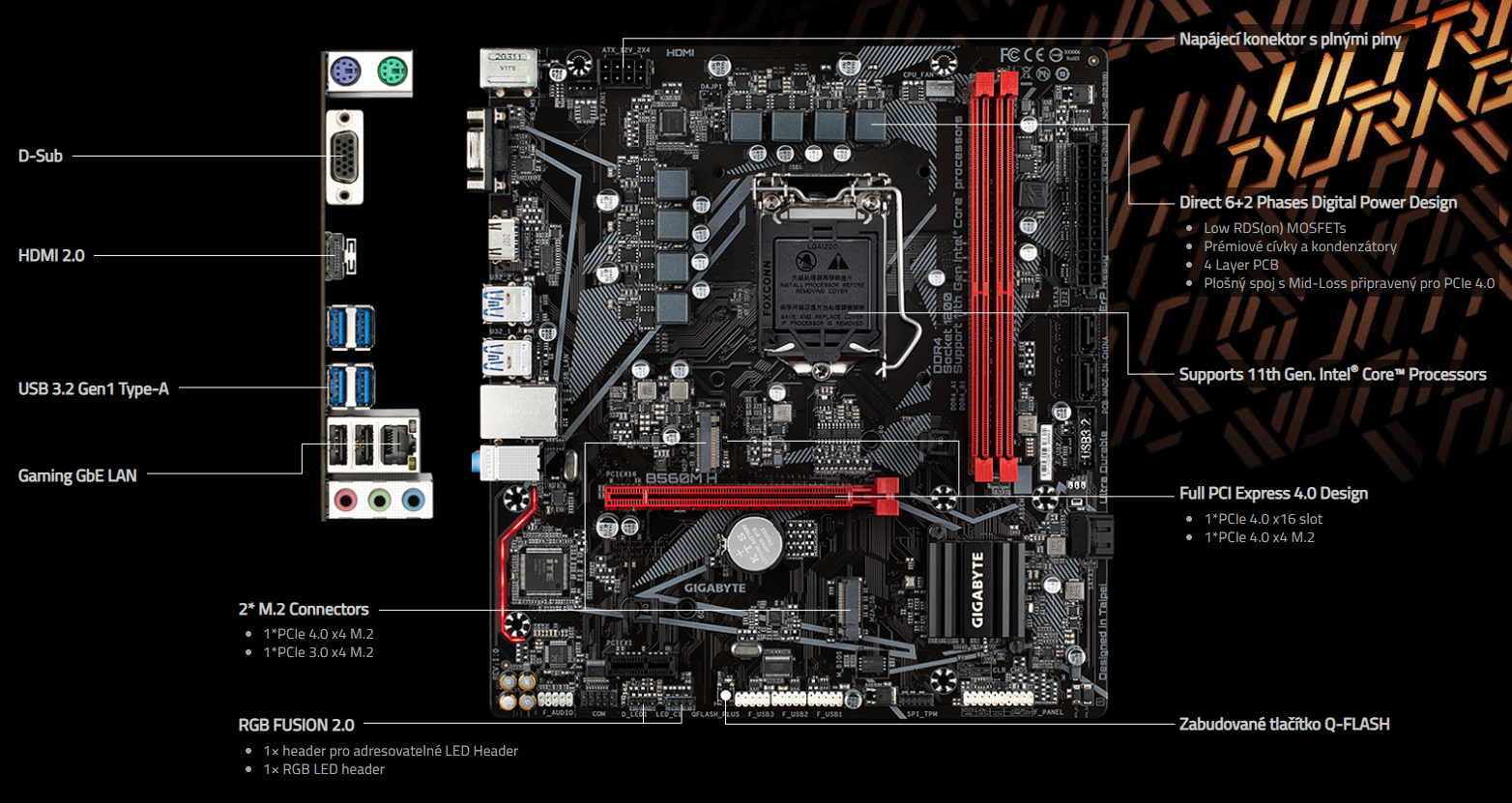

Základní deska, socket 1200 LGA, Intel B560, DDR4, 1x PCIe 4.0, 2xM.2 socket, LAN, 8x, 6x USB 3.2 Gen 1, Realtek Audio CODEC, mAT
GIGABYTE B560M H
- Podporuje procesory Intel® Core ™ 11. a 10. generace
- Dvoukanálové Non-ECC Unbuffered DDR4, 2 sloty DIMM
- Přímé 6+2fázové digitální řešení VRM s MOSFETy s nízkým RDS (zapnuto)
- Duální ultra rychlý NVMe PCIe 4.0* /3,0 x4 M.2
- Exkluzivní herní LAN GIGABYTE 8118 s řízením šířky pásma
- Audiokondenzátory se špičkovou kvalitou a zcela oddělené audio s vyznačenou cestou oddělení pomocí LED osvětlení
- RGB FUSION 2.0 s podporou pásek s adresovatelnými LED a RGB LED
- Smart Fan 6 je vybaven více teplotními senzory, hybridními záhlavími ventilátorů s FAN STOP
- Q-Flash Plus Update BIOS bez nutnosti instalace procesoru, paměti a grafické karty
Přehled
Výkon
Podpora pro DDR4 XMP až do 4600 MHz a více*
GIGABYTE nabízí testovanou a osvědčenou platformu, která zajišťuje správnou kompatibilitu s profily až do 4600 MHz a dále. Aby uživatelé dosáhli tohoto zvýšení výkonu, musí zajistit, aby jejich paměťový modul podporoval XMP a aby byla na základní desce GIGABYTE aktivována a povolena funkce XMP.

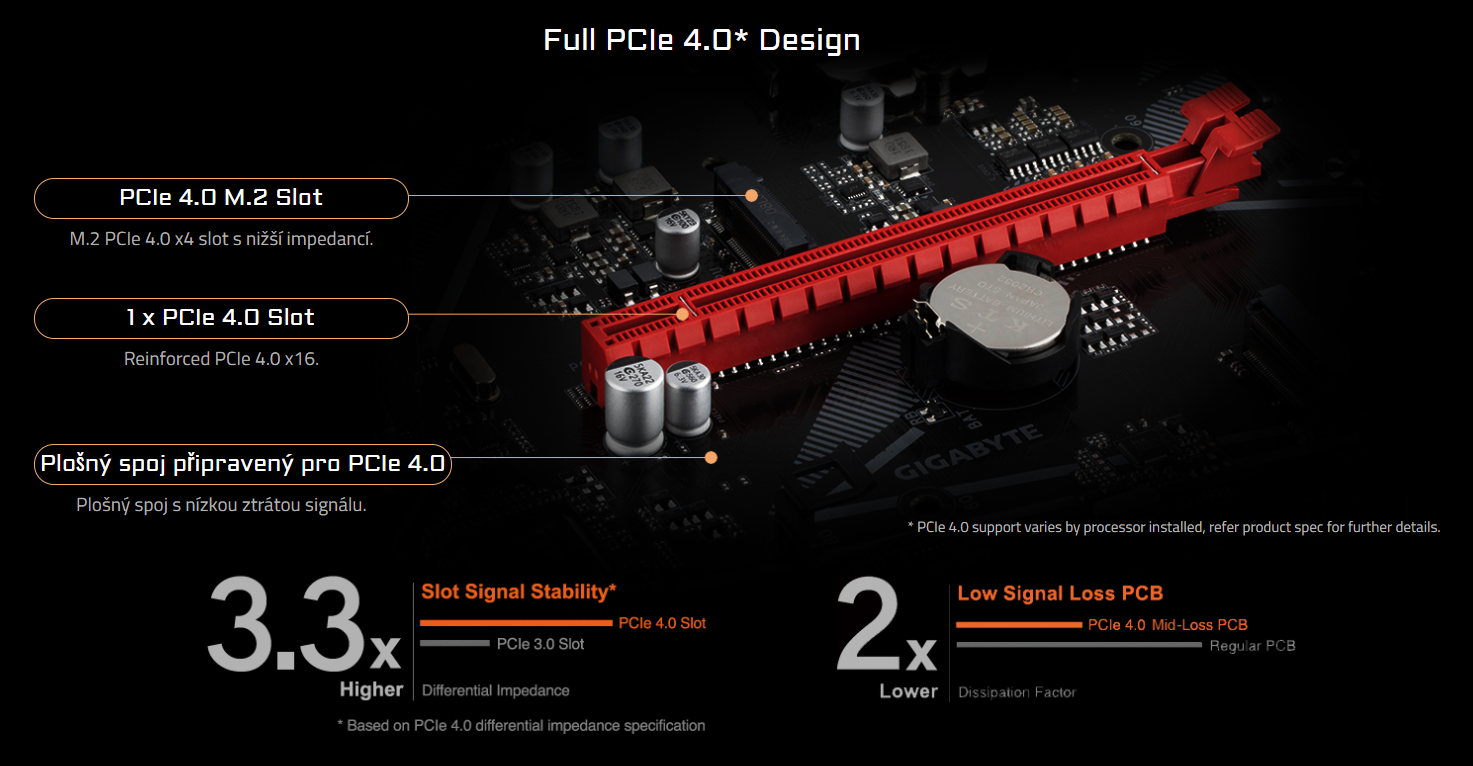

PCIe 4.0 Design
Hi-End Audio

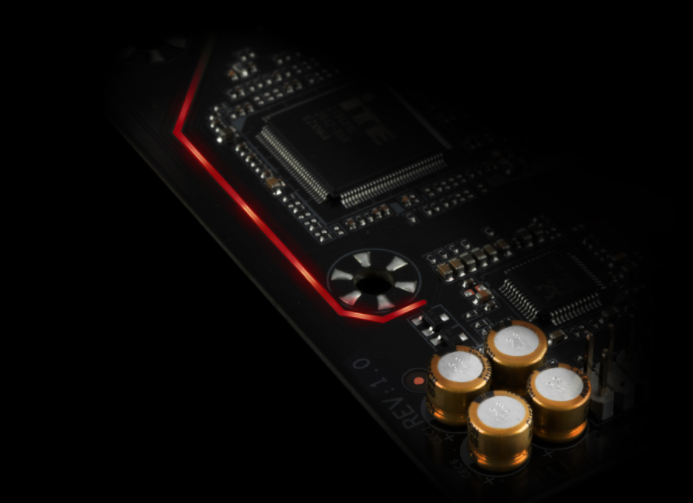

Špičkové zvukové kondenzátory
Základní desky GIGABYTE používají špičkové zvukové kondenzátory. Tyto vysoce kvalitní kondenzátory pomáhají poskytovat zvuk s vysokým rozlišením a vysokou věrností a poskytují hráčům nejrealističtější zvukové efekty.
Audio Noise Guard
Základní desky GIGABYTE jsou vybaveny ochranou proti šumu, která v podstatě odděluje citlivé analogové zvukové komponenty desky od potenciálního znečištění hlukem na úrovni PCB.
Připojení

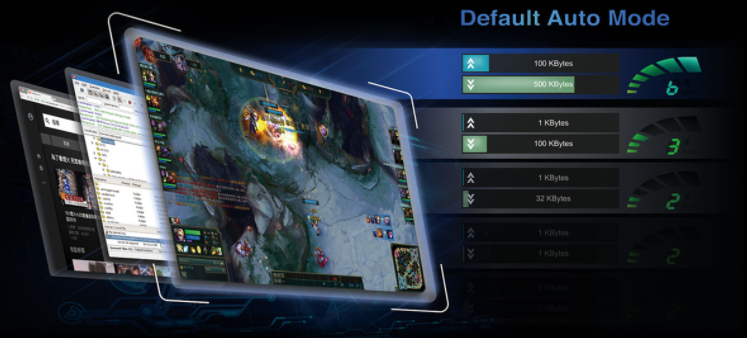

Exkluzivní herní LAN Realtek 8118
Realtek 8118 LAN je vysoce výkonný a přátelský síťový čip pro hráče, který je vybaven automatickou alokací šířky pásma pro zajištění nejvyšší síťové priority pro hru či aplikaci. Může poskytnout uživatelům nejkomplexnější funkce a nejrychlejší a nejplynulejší zážitky z připojení k internetu.

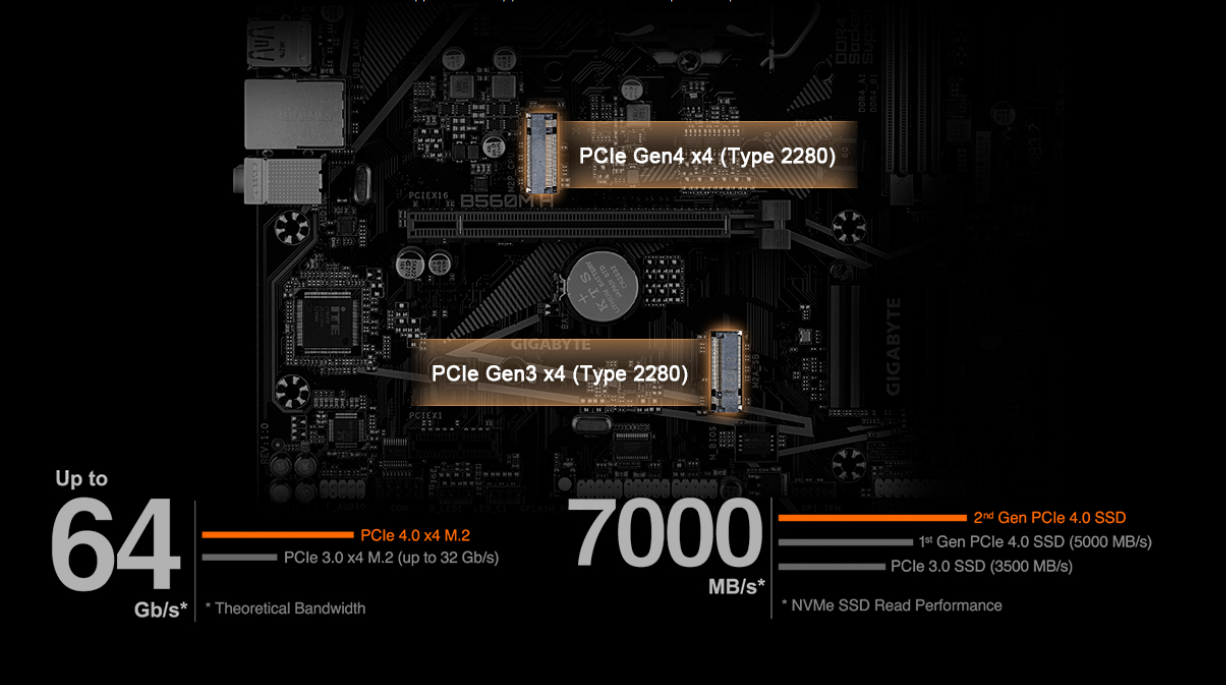

2x PCIe 4.0/3.0 M.2 Sloty

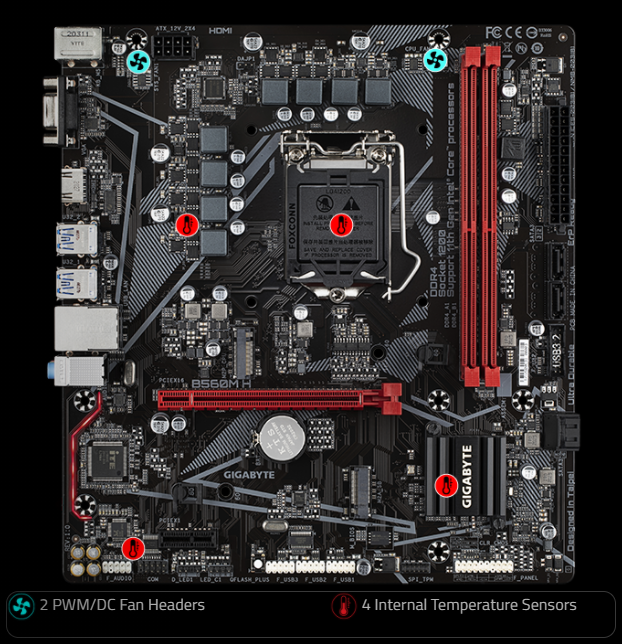

Smart Fan 6
- Každý konektor ventilátoru podporuje ventilátor PWM a DC a vodní chladicí čerpadlo a až 24 W (12V x 2A) s nadproudovou ochranou
- Až 7 bodů ovládání teploty/rychlosti ventilátoru pro přesnou křivku ventilátoru
- Ventilátor se může zcela zastavit pod zadaným teplotním bodem uživatele
Socket
Operační paměť
Funkce
Interní konektory
Externí konektory
Společnost GIGABYTE byla založená v roce 1986 jako výzkumný a vývojový tým. Od časů svého vzniku dosáhla světového primátu na trhu základních desek a grafických karet. Aby skutečně dosáhla ke všem zákazníkům, rozšířila spol. GIGABYTE nabídku svých produktů o digitální zařízení, jako jsou notebooky, desktopové PC, domácí digitální zařízení, síťové servery, komunikace, mobilní telefony, dotýkajíce se tak každého aspektu života doma a v práci.
GIGABYTE B560M H
Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.
CPU
Podpora procesorů 11. generace Intel Core i5/ i7/ i9
Podpora
procesorů 10. generace Intel Core/ Pentium/ Celeron
Patice
LGA1200
Čipová sada
Intel B560
Paměť
2x DDR4 paměťový slot, podpora až 64 GB
Podpora
DDR4 3200/ 3000/ 2933/ 2666/ 2400/ 2133 MHz
CPU Intel 10. gen. (Core
i7/ i9) podporuje 2933/ 2666/ 2400/ 2133 MHz
CPU Intel 10. gen. (Core
i5/ i3/ Pentium/ Celeron) podporuje 2666/ 2400/ 2133 MHz
Dvoukanálová
architektura paměti
Podpora non-ECC, bez vyrovnávací paměti,
1Rx8/2Rx8/1Rx16
Podpora ECC pamětí (non-ECC režim), 1Rx8/2Rx8
Podpora
Intel Extreme Memory Profile (XMP)
Sloty
1x PCIe 4.0 x16 slot
CPU Intel 10. gen. podporuje
PCIe 3.0
1x PCIe 3.0 x1
Grafika
1x HDMI port, podporující max. rozlišení 4096 x 2160
při 30 Hz
1x VGA port, podporující max. rozlišení 1920 x 1200
při 60 Hz
Úložiště
Intel CPU
1x M.2 slot,
M Key, pro jednotky typu 2260/2280 (PCIe 4.0 x2/x4 režim)
CPU
Intel 10. gen. nepodporuje PCIe 4.0
Intel B560 čipová sada
4x
SATA 6Gb/s port
1x M.2 slot, M Key, pro jednotky typu 2260/2280 (SATA
a PCIe 3.0 x2/x4 režim)
Podpora Intel Optane technologie
USB
6x USB 3.2 Gen1 port (4 porty na zadním panelu, 2 porty
dostupné přes interní USB konektor)
8x USB 2.0 port (2
porty na zadním panelu, 6 porty dostupné přes interní USB konektory)
Audio
Realtek Audio Codec
2/4/5.1/7.1kanálové High
Definition Audio
LAN
1x Realtek Gigabit LAN řadič
Interní konektory
1x 24-pin ATX hlavní napájecí konektor
1x
8-pin ATX 12V napájecí konektor
4x SATA 6Gb/s konektor
2x
M.2 slot, M Key
1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB
3.2 Gen1 port)
3x USB 2.0 konektor (podporuje 6x USB 2.0 port)
1x
konektor ventilátoru CPU
1x konektor systémového ventilátoru
1x
audio konektor předního panelu
1x konektor předního panelu
1x
TPM konektor (podporuje pouze moduly GC-TPM2.0 SPI a GC-TPM2.0 SPI 2.0)
1x
konektor RGB LED pásku
1x konektor adresovatelného LED pásku
1x
propojka Clear CMOS
1x konektor pro sériový port
1x
tlačítko Q-Flash Plus

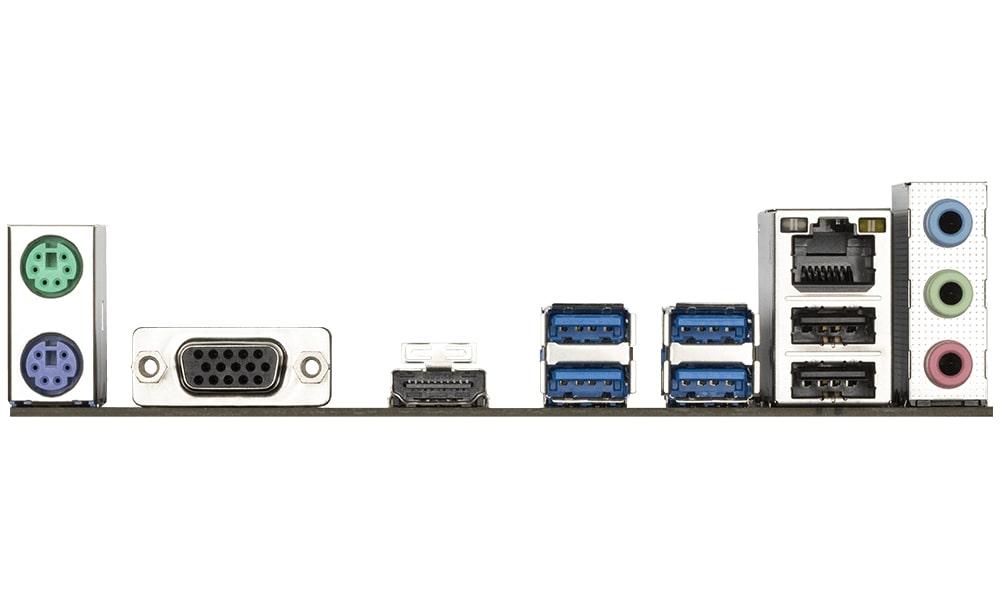

Porty na zadním panelu
1x PS/2 port klávesnice
1x
PS/2 port myši
1x HDMI
1x VGA
4x USB 3.2 Gen1 (USB 3.0)
2x
USB 2.0
1x RJ-45
3x audio jack
Rozměry
24,4 x 22,5 cm
Micro ATX formát
- Zatím zde nejsou žádné dotazy / komentáře.
Zeptejte se nás na cokoliv ohledně tohoto produktu.
- Produkt zatím nikdo neohodnotil.
Vaše hodnocení produktu.

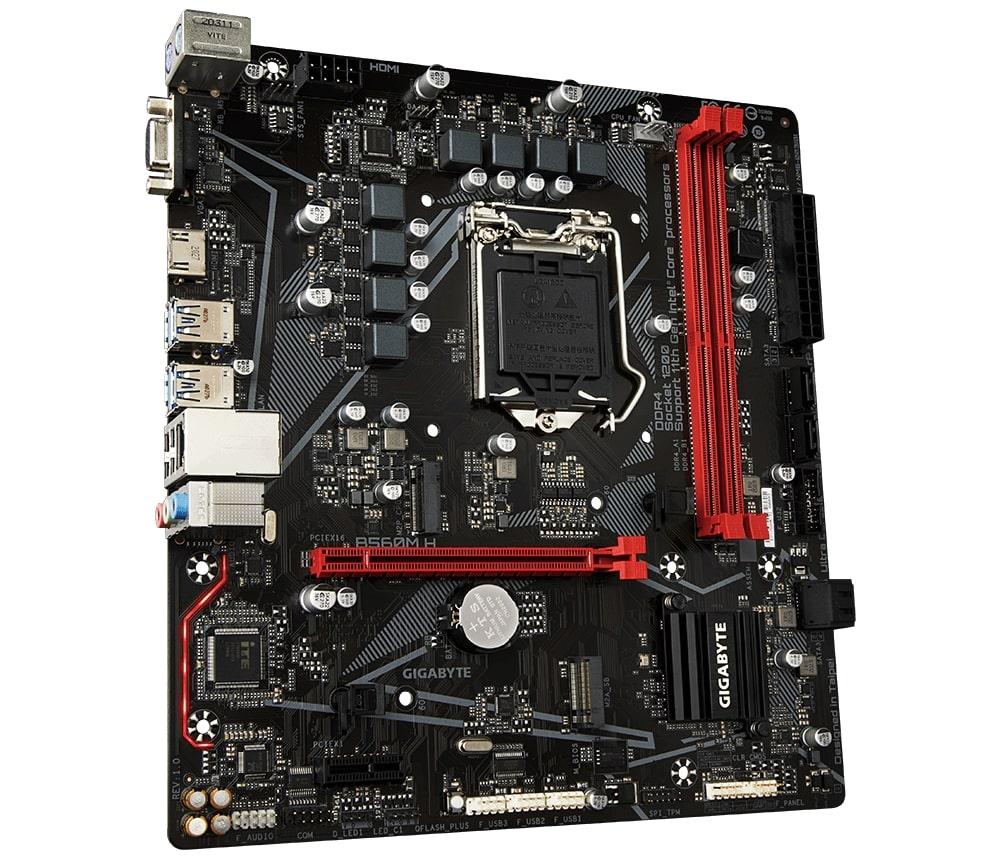

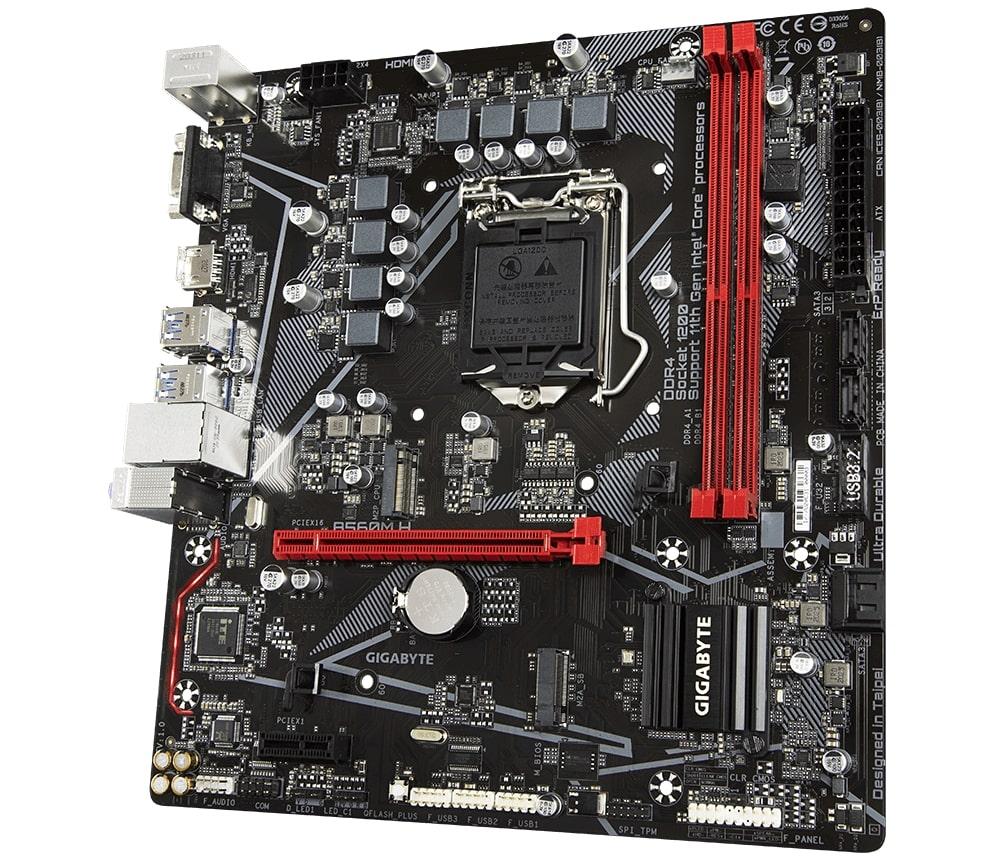

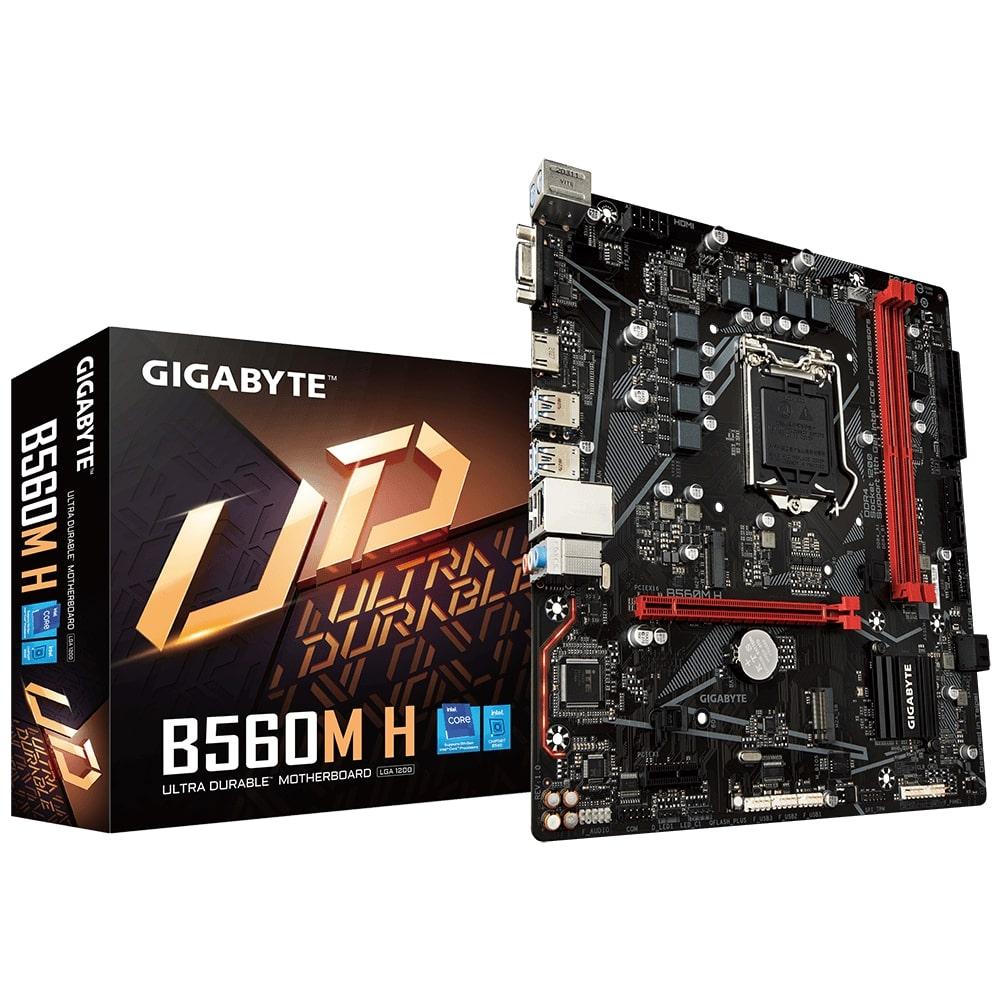

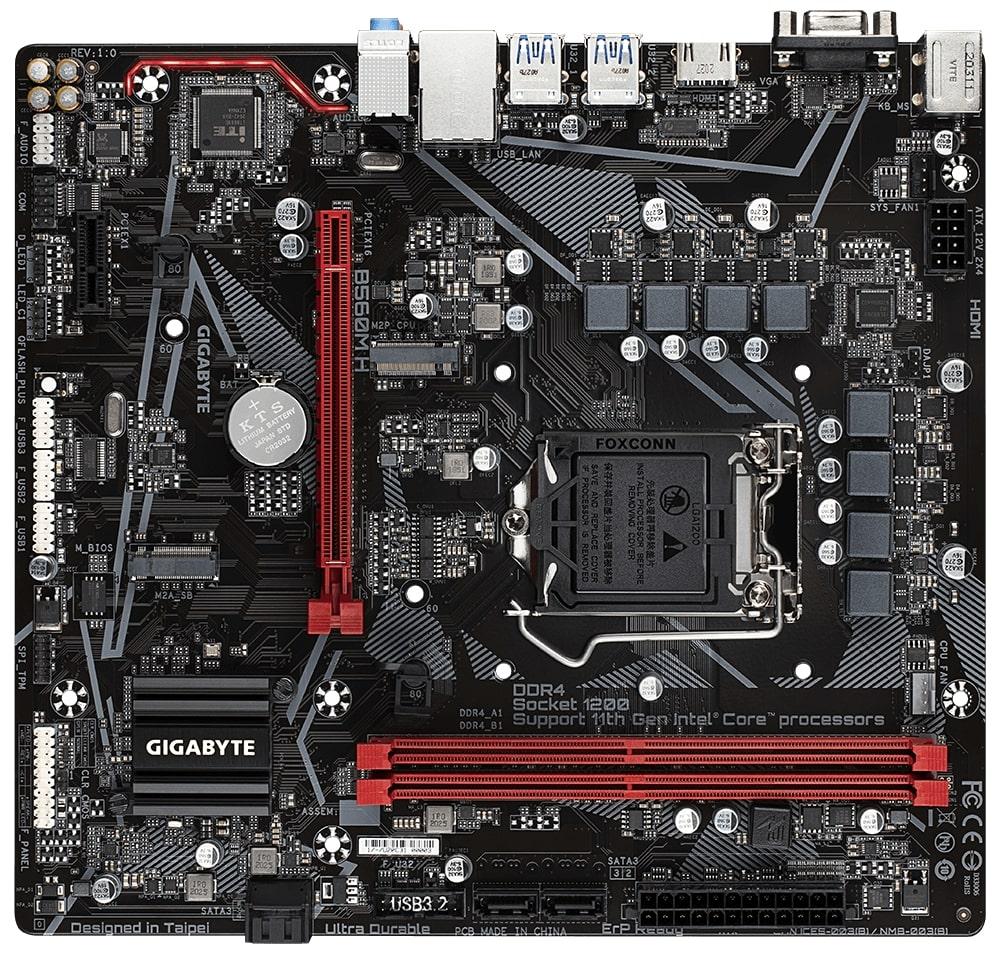

Další fotografie Základní deska GIGABYTE B560M H
