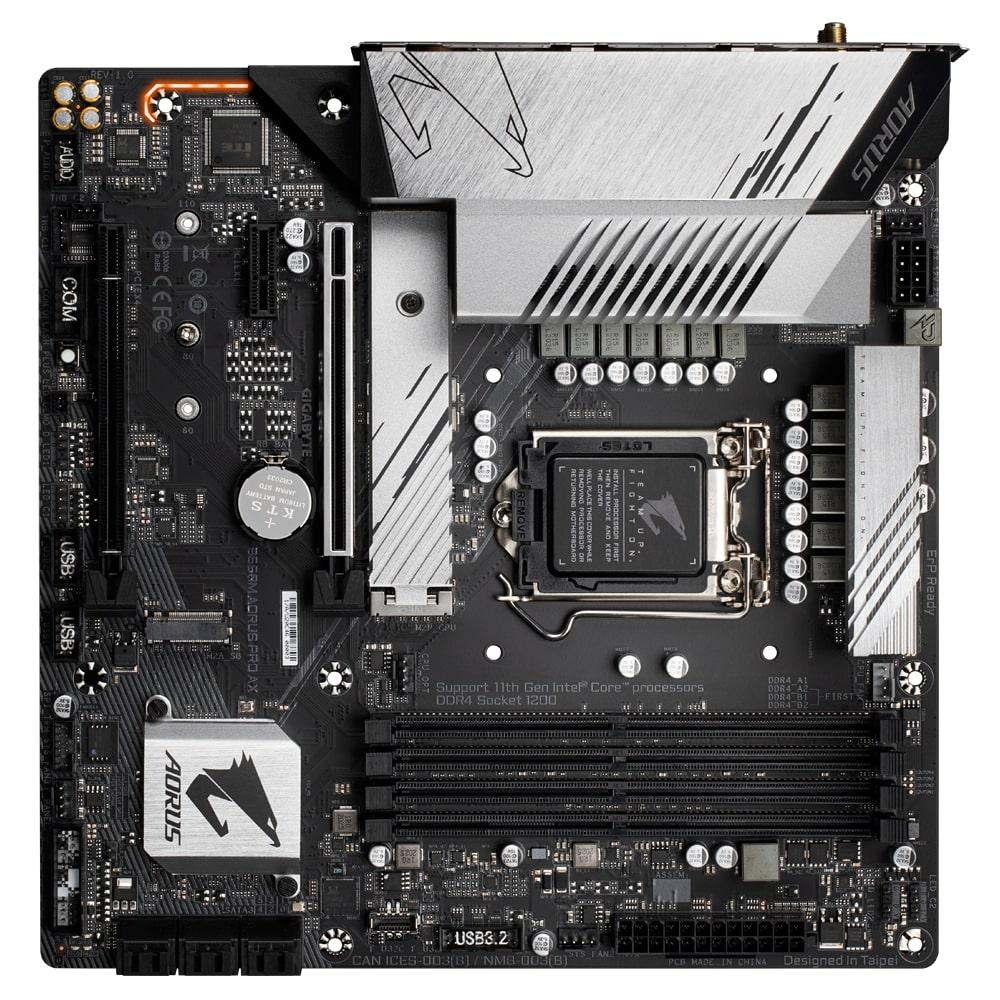

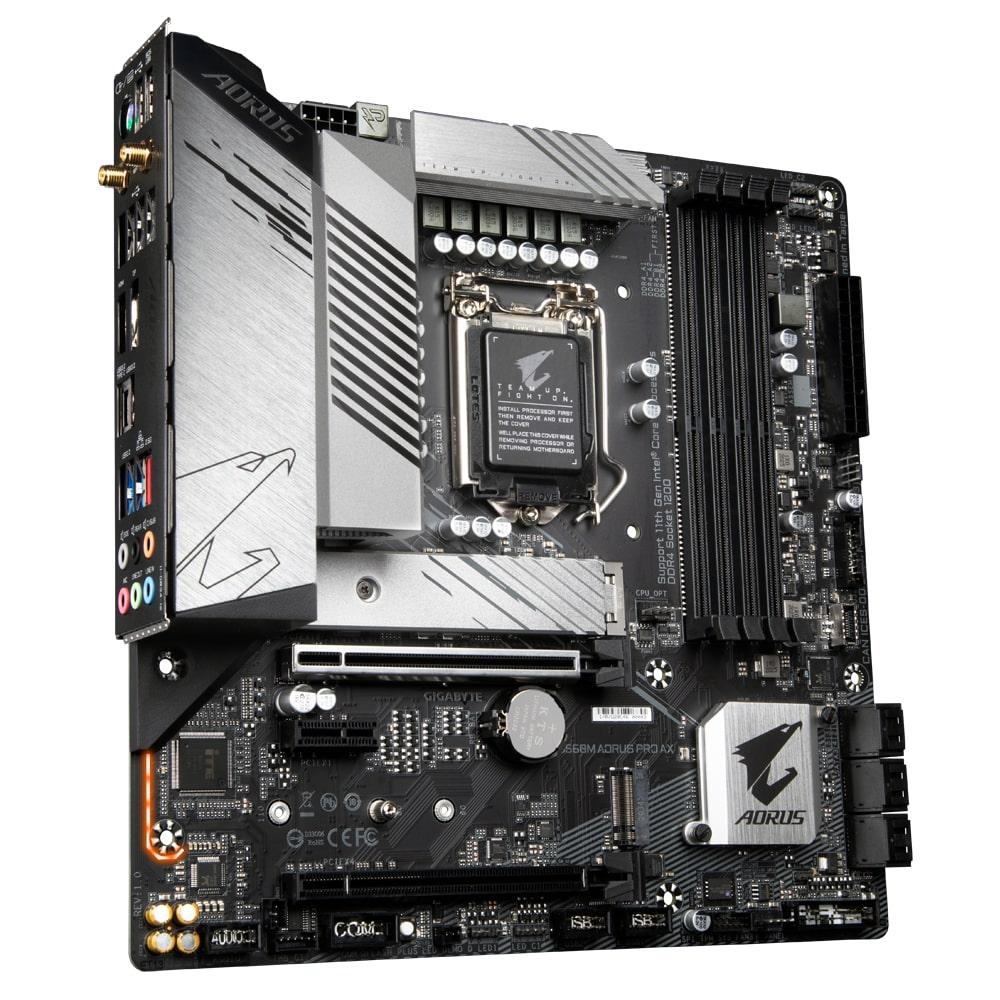

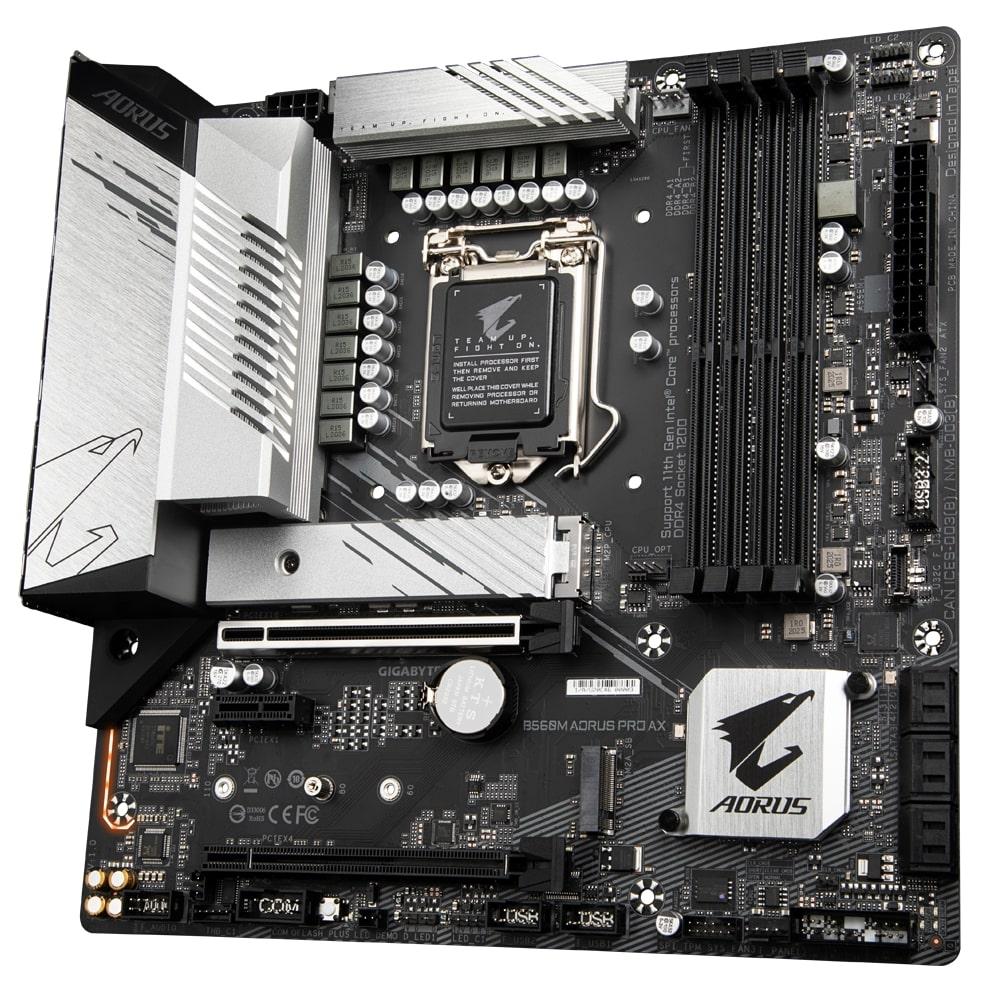

Základní deska GIGABYTE B560M AORUS PRO AX
Základní deska, socket 1200 LGA, Intel B560, DDR4, 2x PCIe 3.0, 2xM.2 socket, LAN, Wi-Fi, 10x, 1x USB 3.2 Gen 2, 4x USB 3.2 Gen 1, USB-C, Realtek Audio CODEC, mAT

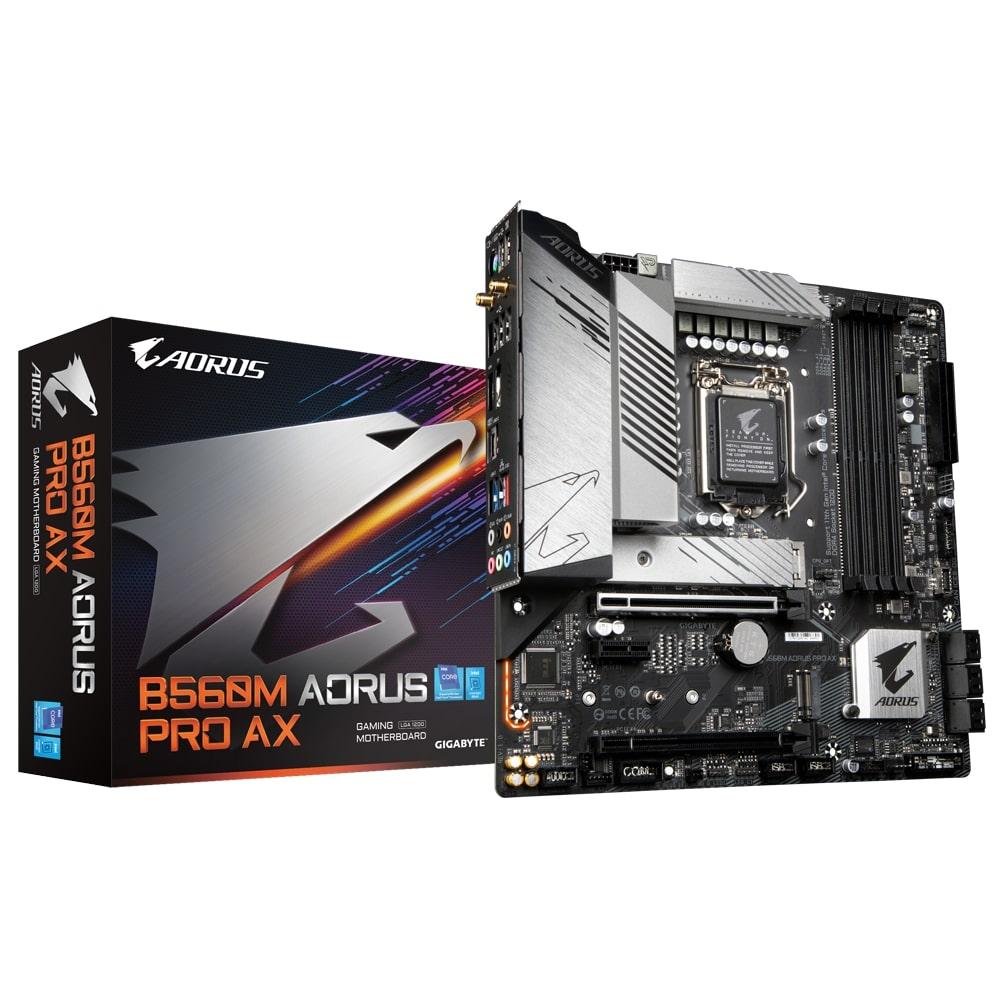

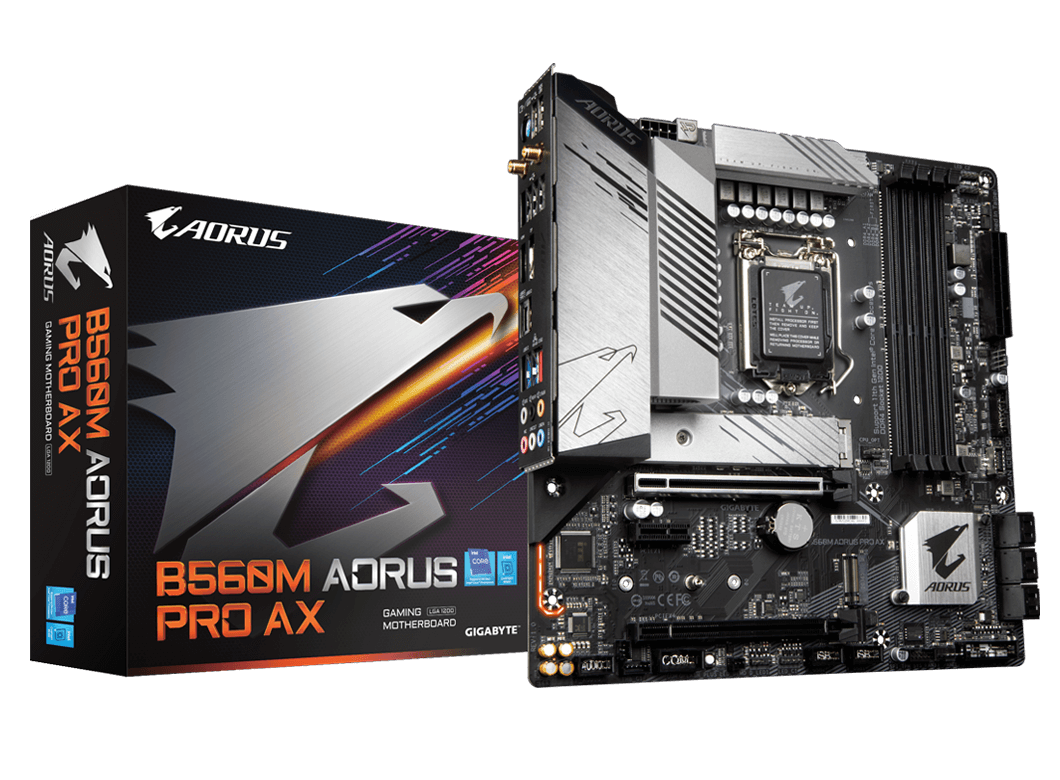

GIGABYTE B560M AORUS PRO AX

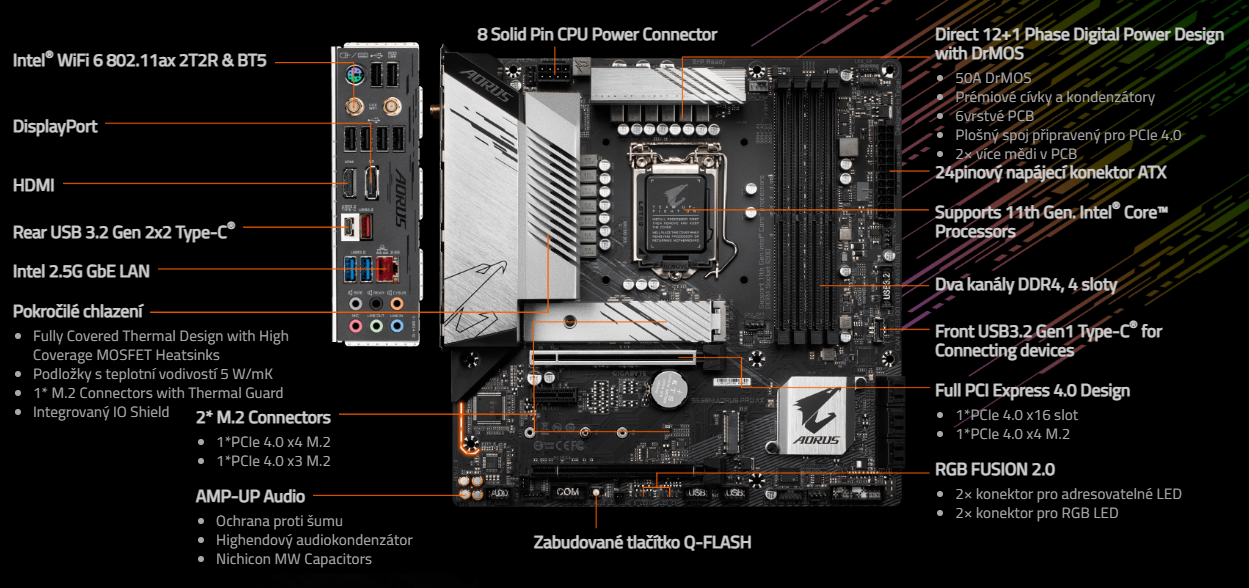

- Podporuje procesory Intel® Core ™ 11. a 10. generace
- Dvoukanálové Non-ECC Unbuffered DDR4, 4 sloty DIMM
- Přímé 12+1fázové digitální řešení VRM s 50A DrMOS
- Stíněné cesty k pamětem pro jejich lepší přetaktování
- Plně zakrytý tepelný design s chladiči MOSFET s vysokým krytím
- Integrovaná Intel® WiFi 6 802.11ax 2T2R & BT5 s anténou AORUS
- Fantasticky rychlá LAN Intel® 2.5GbE s cFosSpeed
- Duální ultra rychlý NVMe PCIe 4.0*/3,0 x4 M.2 s tepelnou ochranou
- SuperSpeed USB 3.2 Gen 2x2 TYPE-C® poskytuje přenosové rychlosti až 20 Gb/s
- Předinstalovaný IO Shield pro snadnou a rychlou instalaci
- Smart Fan 6 obsahuje více teplotních senzorů, hybridní záhlaví ventilátorů s FAN STOP
- Q-Flash Plus Update BIOS bez nutnosti instalace procesoru, paměti a grafické karty
Přehled
Výkon
Podpora DDR4 XMP až do 4800 MHz a dále*
AORUS nabízí testovanou a osvědčenou platformu, která zajišťuje správnou kompatibilitu s profily až do 4800 MHz a dále. Aby uživatelé dosáhli tohoto zvýšení výkonu, musí zajistit, aby jejich paměťový modul podporoval XMP a aby byla funkce XMP aktivována a povolena na jejich základní desce AORUS.

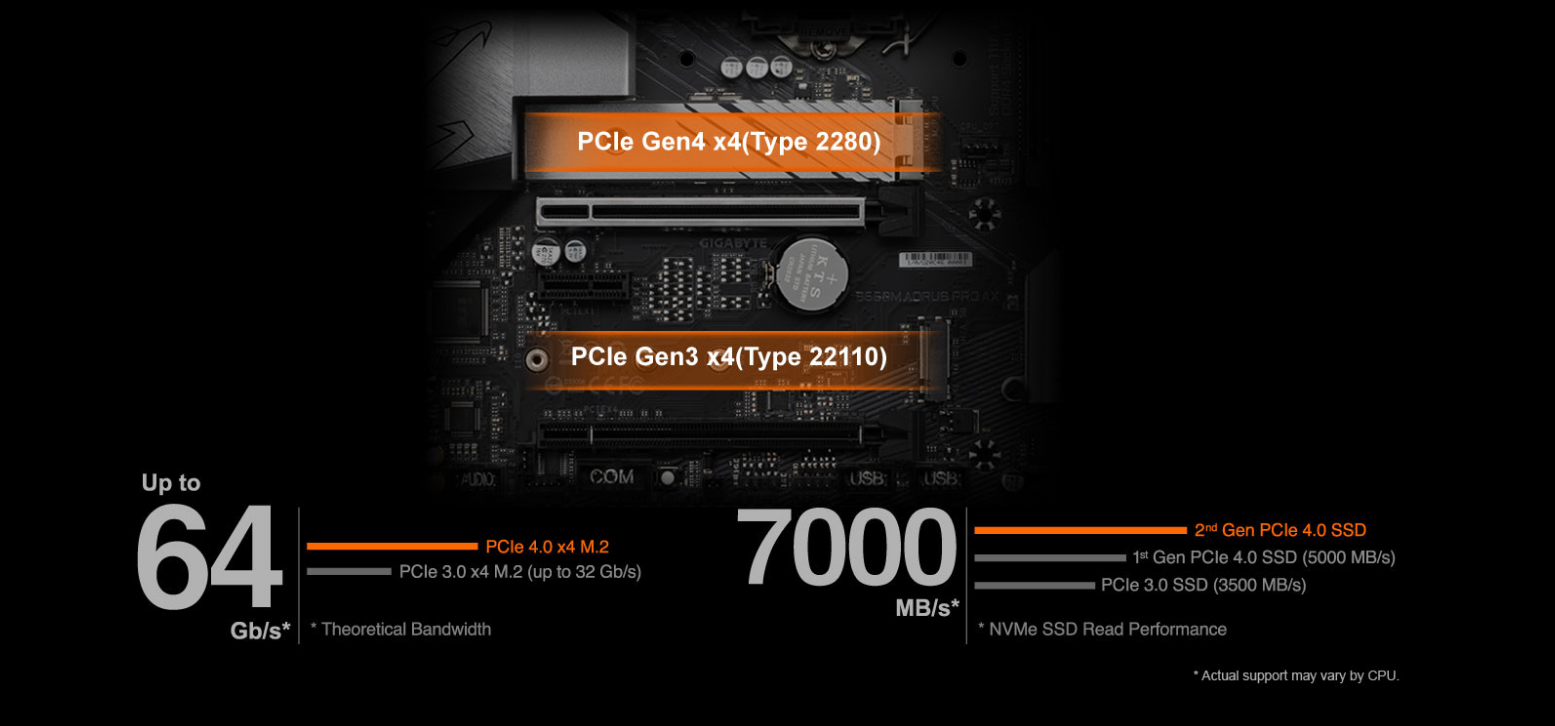

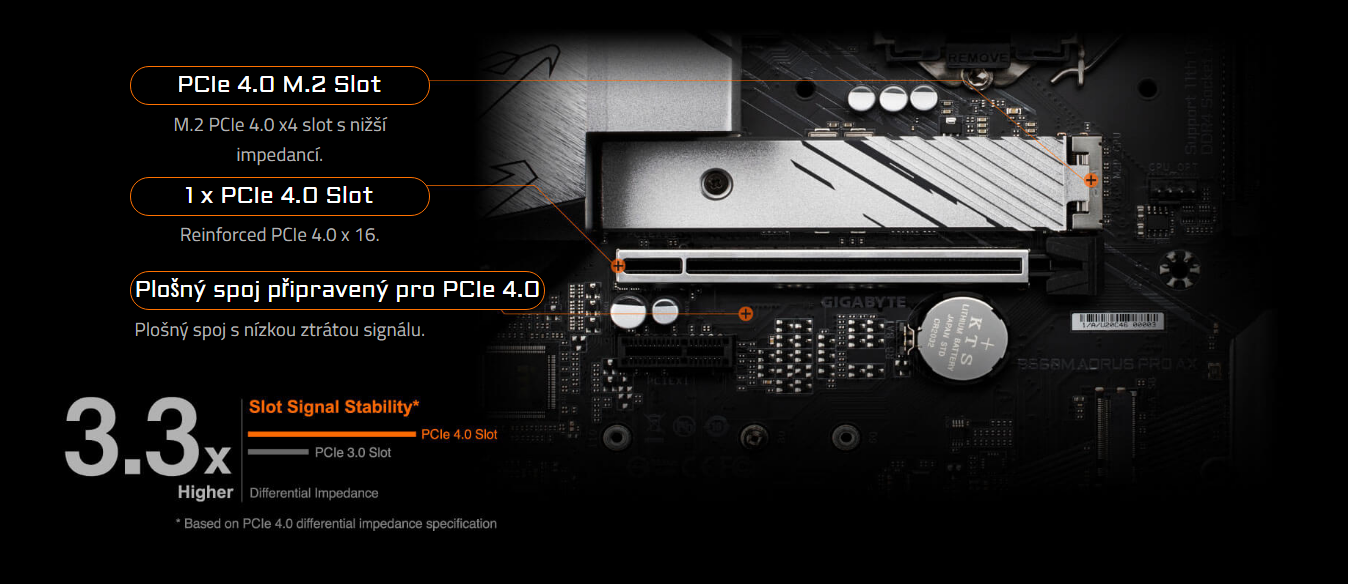

PCIe 4.0 Design
2X PCIe 4.0/3.0 x4 M2
Připojení

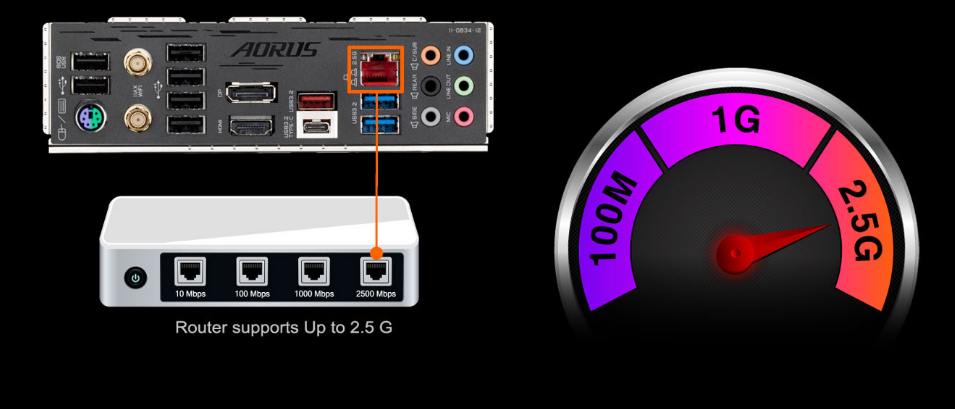

LAN Intel 2.5GbE
Přijetí 2,5G LAN poskytuje až 2,5 GbE síťové připojení, s nejméně 2krát vyššími přenosovými rychlostmi ve srovnání s obecnými sítěmi 1GbE, dokonale navržené pro hráče s dokonalým online herním zážitkem.

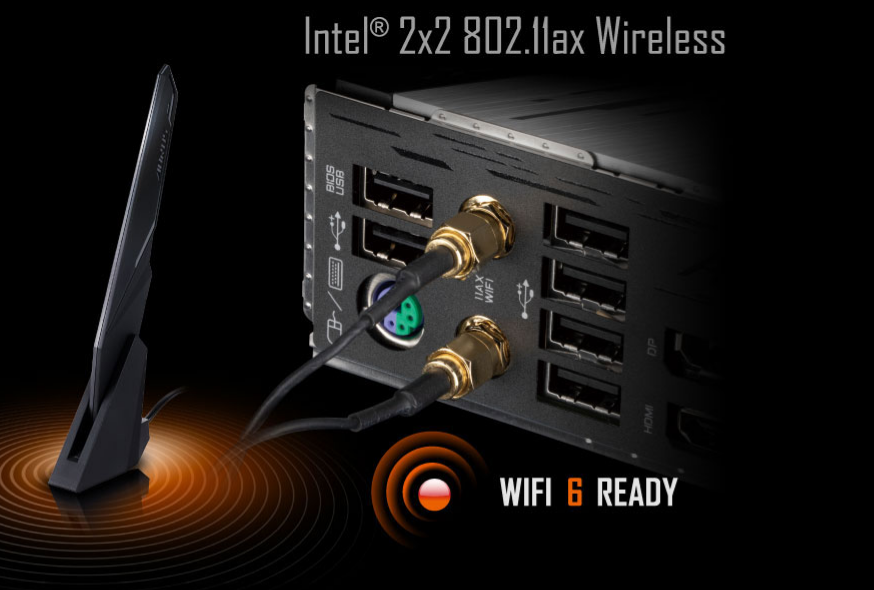

Intel® WiFi 6 802.11ax + BT 5
Řešení Intel Wireless podporuje standard 802.11ax, umožňuje gigabitové bezdrátové přenosy, poskytuje plynulé streamování videa, lepší zážitky z hry, méně přerušených připojení a rychlost až 2,4 Gb/s *. Bluetooth 5 navíc nabízí 4× větší dosah než BT 4.2 a rychlejší přenosy.

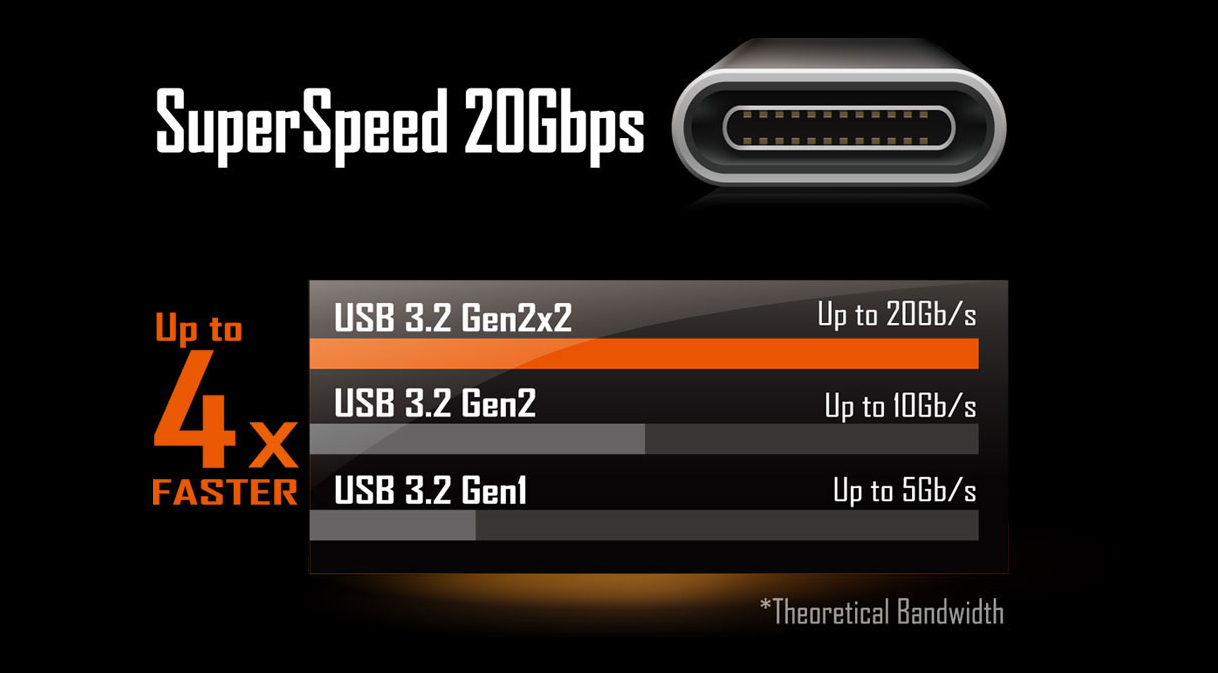

USB 3.2 Gen2x2 TYPE-C
Chlazení

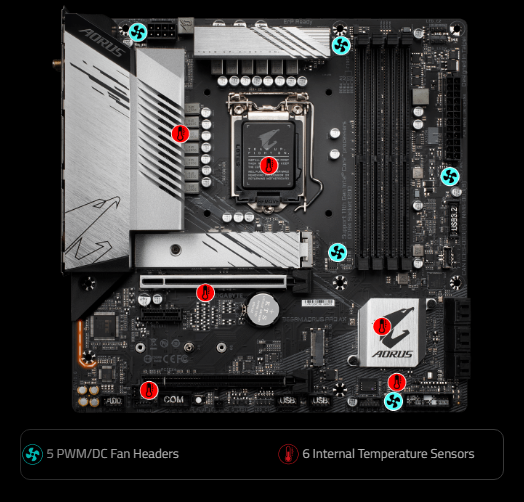

Smart Fan 6
- Každý konektor ventilátoru podporuje ventilátor PWM a DC a vodní chladicí čerpadlo a až 24 W (12V x 2A) s nadproudovou ochranou
- Až 7 bodů ovládání teploty/rychlosti ventilátoru pro přesnou křivku ventilátoru
- Ventilátor se může zcela zastavit pod zadaným teplotním bodem uživatele

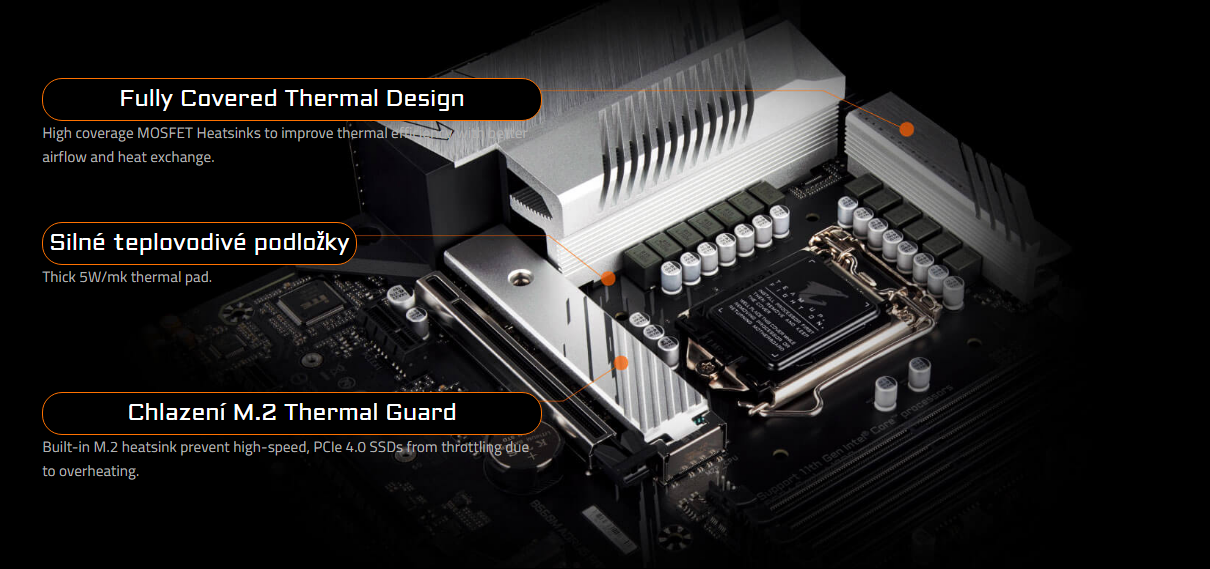

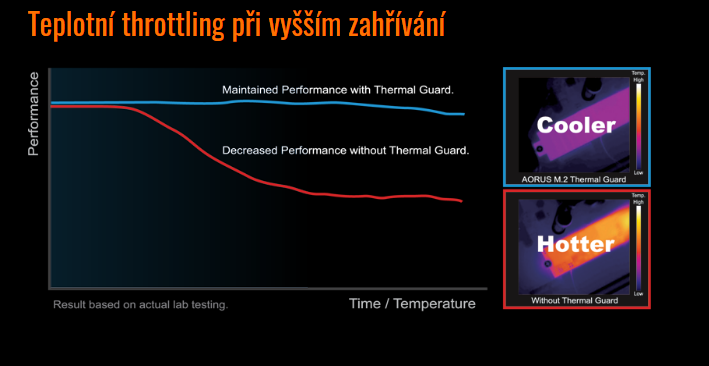

AORUS M.2 Thermal Guard
S ohledem na odolnost poskytuje společnost GIGABYTE řešení chlazení pro SSD úložiště pro M.2. Chladiče M.2 Thermal Guard brání snižování výkonu a brání omezení výkonu u vysokorychlostních M.2 SSD, protože pomáhají odvést teplo předtím, než se stane problémem.
Aplikace EasyTune™
GIGABYTE EasyTune™ je jednoduché a snadno použitelné rozhraní, které umožňuje začátečníkům i expertům doladit jejich nastavení systému nebo upravit takty a napětí systému a pamětí v prostředí Windows. Se Smart Quick Boost vám stačí jednu kliknutí pro automatické přetaktování vašeho systému, čímž získáte nárůst výkonu, když jej budete nejvíce potřebovat.
Socket
Operační paměť
Funkce
Interní konektory
Externí konektory
Společnost GIGABYTE byla založená v roce 1986 jako výzkumný a vývojový tým. Od časů svého vzniku dosáhla světového primátu na trhu základních desek a grafických karet. Aby skutečně dosáhla ke všem zákazníkům, rozšířila spol. GIGABYTE nabídku svých produktů o digitální zařízení, jako jsou notebooky, desktopové PC, domácí digitální zařízení, síťové servery, komunikace, mobilní telefony, dotýkajíce se tak každého aspektu života doma a v práci.
GIGABYTE B560M AORUS PRO AX
Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.
CPU
Podpora procesorů 11. generace Intel Core i5/ i7/ i9
Podpora
procesorů 10. generace Intel Core/ Pentium/ Celeron
Patice
LGA1200
Čipová sada
Intel B560
Paměť
4x DDR4 paměťový slot, podpora až 128 GB
Podpora
DDR4 3200/ 3000/ 2933/ 2666/ 2400/ 2133 MHz
CPU Intel 10. gen. (Core
i7/ i9) podporuje 2933/ 2666/ 2400/ 2133 MHz
CPU Intel 10. gen. (Core
i5/ i3/ Pentium/ Celeron) podporuje 2666/ 2400/ 2133 MHz
Dvoukanálová
architektura paměti
Podpora non-ECC, bez vyrovnávací paměti,
1Rx8/2Rx8/1Rx16
Podpora ECC pamětí (non-ECC režim), 1Rx8/2Rx8
Podpora
Intel Extreme Memory Profile (XMP)
Sloty
1x PCIe 4.0 x16 slot
CPU Intel 10. gen. podporuje
PCIe 3.0
1x PCIe 3.0 x16 slot (podporuje x4 režim)
1x PCIe
3.0 x1
Grafika
1x HDMI port, podporující max. rozlišení 4096 x 2160
při 30 Hz
1x DisplayPort port, podporující max. rozlišení 4096 x
2304 při 60 Hz
Multi-GPU
Podpora AMD Quad-GPU CrossFire a 2-Way CrossFire
technologie
Úložiště
Intel CPU
1x M.2 slot,
M Key, pro jednotky typu 2260/2280 (PCIe 4.0 x2/x4 režim)
CPU
Intel 10. gen. podporuje PCIe 3.0
Intel B560 čipová sada
6x
SATA 6Gb/s port
1x M.2 slot, M Key, pro jednotky typu 2260/2280/22110
(SATA a PCIe 3.0 x2/x4 režim)
Podpora Intel Optane technologie
USB
1x USB 3.2 Gen2x2 typ C port na zadním panelu
1x
USB 3.2 Gen1 typ C port dostupný přes interní USB konektor
1x
USB 3.2 Gen2 typ A port na zadním panelu
4x USB 3.2 Gen1 port (2
porty na zadním panelu, 2 porty dostupné přes interní USB konektor)
10x
USB 2.0 port (6 portů na zadním panelu, 4 porty dostupné přes interní
USB konektory)
Audio
Realtek Audio Codec
2/4/5.1/7.1kanálové High
Definition Audio
LAN
1x Intel 2,5Gigabit LAN řadič
WLAN/ Bluetooth
Intel Wi-Fi 6 AX200
Wi-Fi
802.11a/b/g/n/ac/ax
Dual Band (2,4 GHz, 5 GHz)
Rychlost přenosu
dat až 2,4 Gbps
Bluetooth 5.1
Interní konektory
1x 24-pin ATX hlavní napájecí konektor
1x
8-pin ATX 12V napájecí konektor
6x SATA 6Gb/s konektor
2x
M.2 slot, M Key
1x USB 3.2 Gen1 typ C konektor
1x USB 3.2 Gen1
(USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port)
2x USB 2.0
konektor (podporuje 4x USB 2.0 port)
1x konektor ventilátoru CPU
1x
konektor ventilátoru vodního chlazení
3x konektor
systémového ventilátoru
1x audio konektor předního
panelu
1x konektor předního panelu
1x TPM konektor
(podporuje pouze moduly GC-TPM2.0 SPI a GC-TPM2.0 SPI 2.0)
2x
konektor RGB LED pásku
2x konektor adresovatelného LED pásku
2x
konektor Thunderbolt AIC
1x propojka Clear CMOS
1x konektor pro
sériový port
1x tlačítko Q-Flash Plus

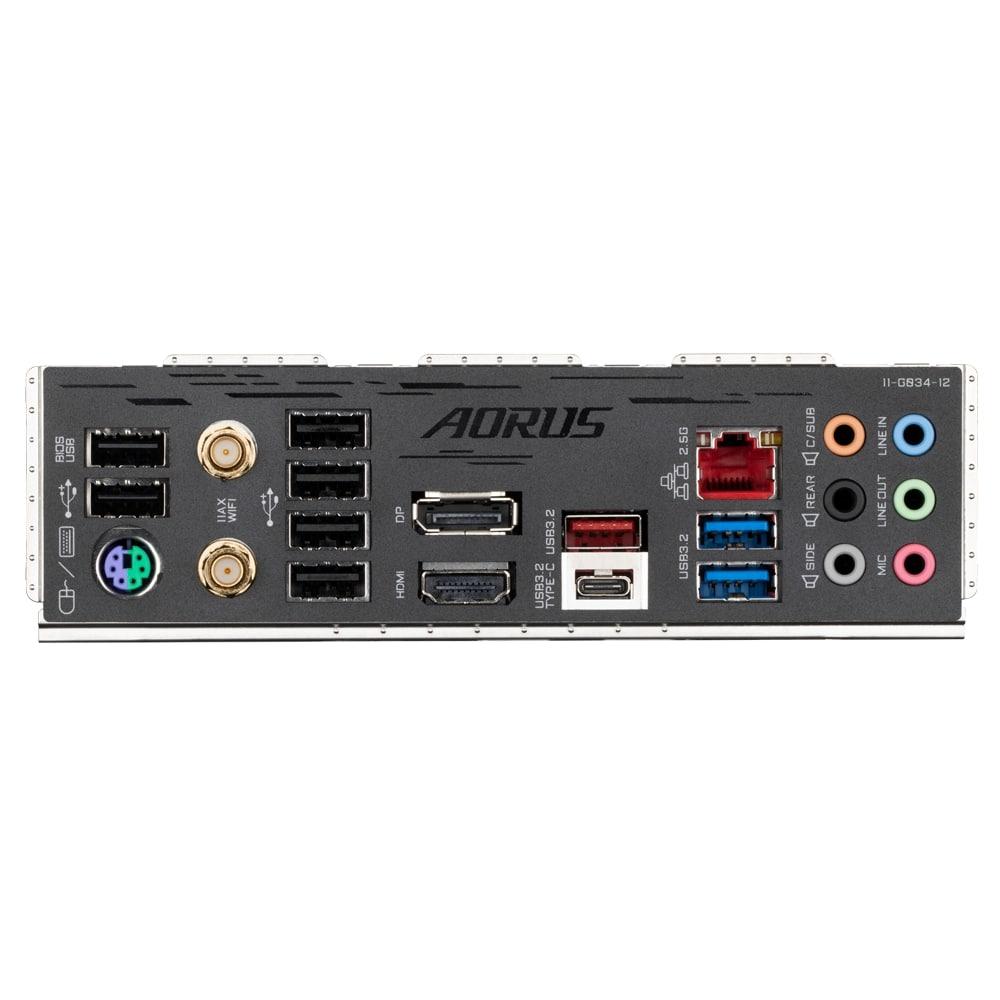

Porty na zadním panelu
2x konektor Wi-Fi antény
1x
PS/2 combo port klávesnice a myši
1x DisplayPort
1x HDMI
1x
USB 3.2 Gen2x2 typ C
1x USB 3.2 Gen2 (USB 3.1 Gen2)
2x USB 3.2
Gen1 (USB 3.0)
6x USB 2.0
1x RJ-45
6x audio jack
Rozměry
24,4 x 24,4 cm
Micro ATX formát
