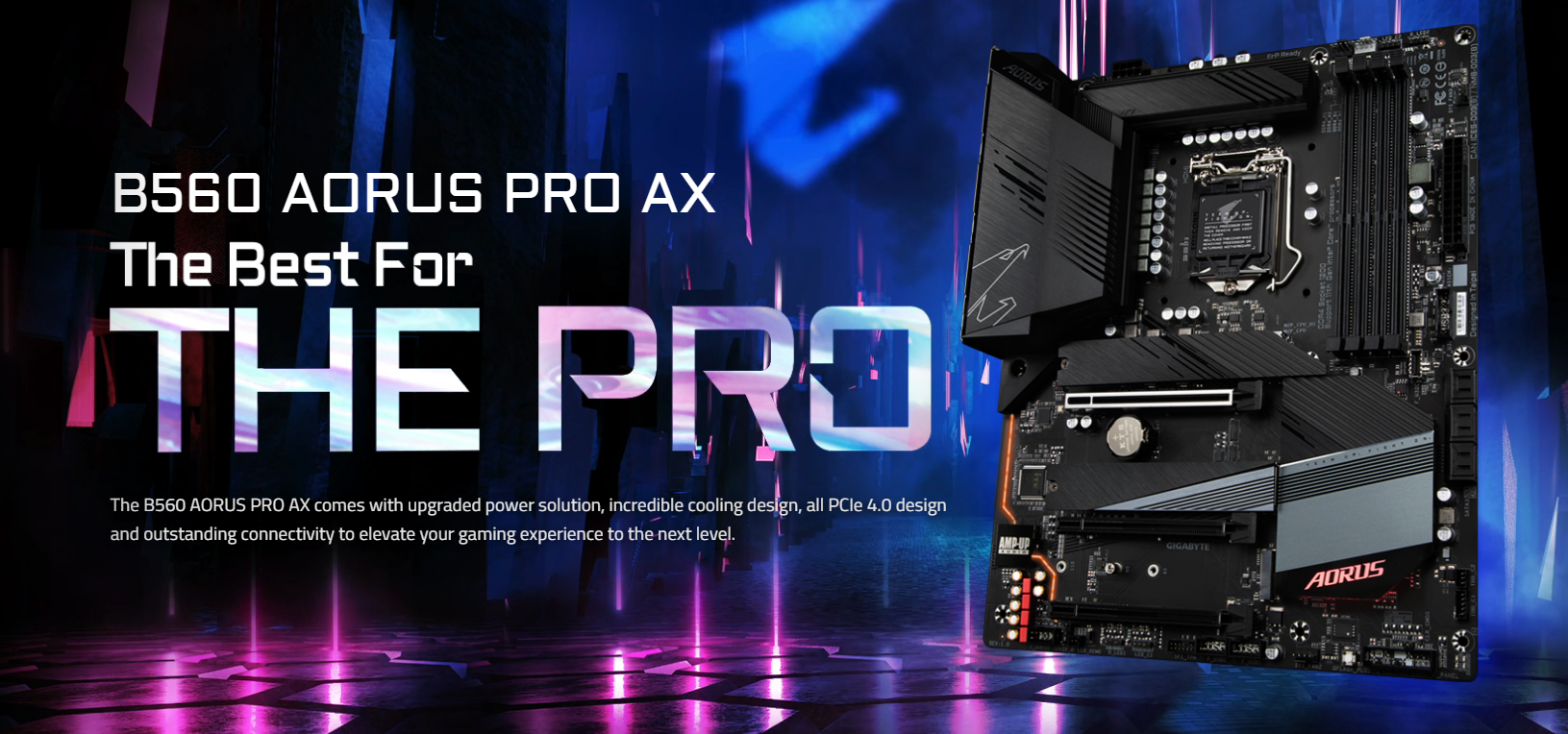

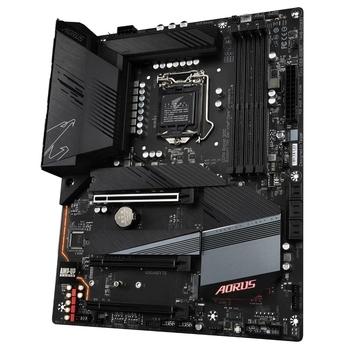

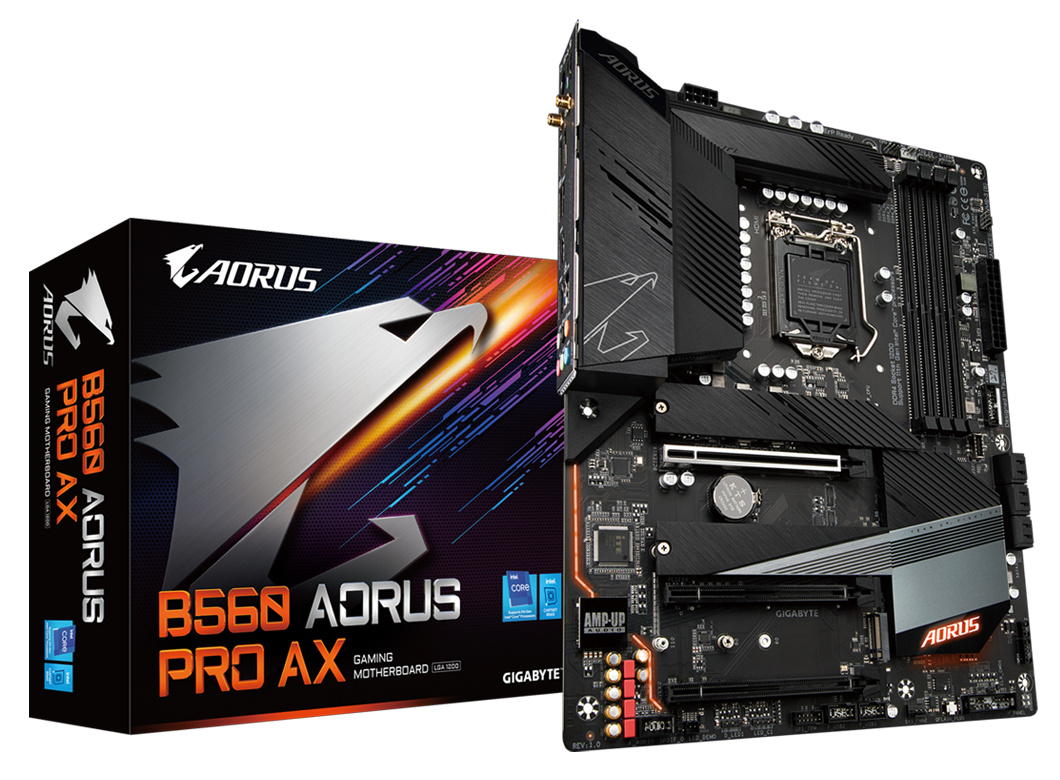

Základní deska GIGABYTE B560 AORUS PRO AX
Základní deska, socket 1200 LGA, Intel B560, DDR4, 1x PCIe 4.0, 2x PCIe 3.0, 3xM.2 socket, LAN, Wi-Fi, 6x, 1x USB 3.2 Gen 2, 6x USB 3.2 Gen 1, USB-C, AT
GIGABYTE B560 AORUS PRO AX

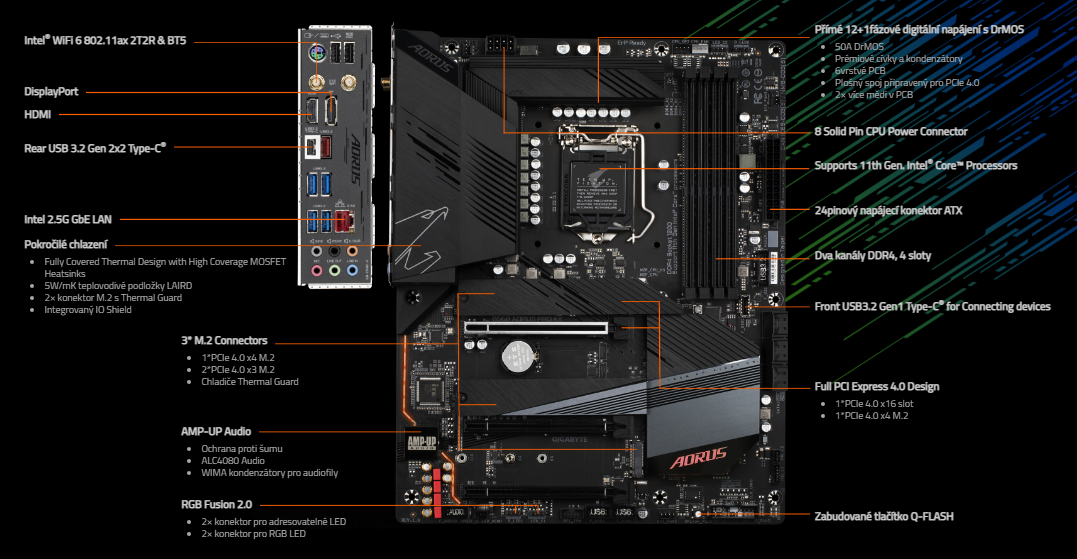

- Podporuje procesory Intel 11. a 10. generace ® Core™ Series
- Dvoukanálové Non-ECC Unbuffered DDR4, 4 sloty DIMM
- Přímé 12+1fázové digitální řešení VRM s 50A DrMOS
- Stíněné cesty k pamětem pro jejich lepší přetaktování
- Plně zakrytý tepelný design s chladiči MOSFET s vysokým krytím
- Integrovaná Intel® WiFi 6 802.11ax 2T2R & BT5 s anténou AORUS
- Bleskově rychlá síť Intel® 2,5 GbE LAN
- Trojice ultrarychlých NVMe PCIe 4.0/3.0 x4 M.2 s Thermal Guards
- SuperSpeed USB 3.2 Gen2x2 TYPE-C poskytuje přenosové rychlosti až 20 Gb/s
- Přední USB3.2 Gen1 typu C® pro připojení zařízení
- Smart Fan 6 obsahuje více teplotních senzorů, hybridní záhlaví ventilátorů s FAN STOP
- Q-Flash Plus Update BIOS bez nutnosti instalace procesoru, paměti a grafické karty
Přehled
Výkon
Podpora DDR4 XMP až do 4800 MHz a dále*
AORUS nabízí testovanou a osvědčenou platformu, která zajišťuje správnou kompatibilitu s profily až do 4800 MHz a dále. Aby uživatelé dosáhli tohoto zvýšení výkonu, musí zajistit, aby jejich paměťový modul podporoval XMP a aby byla funkce XMP aktivována a povolena na jejich základní desce AORUS.

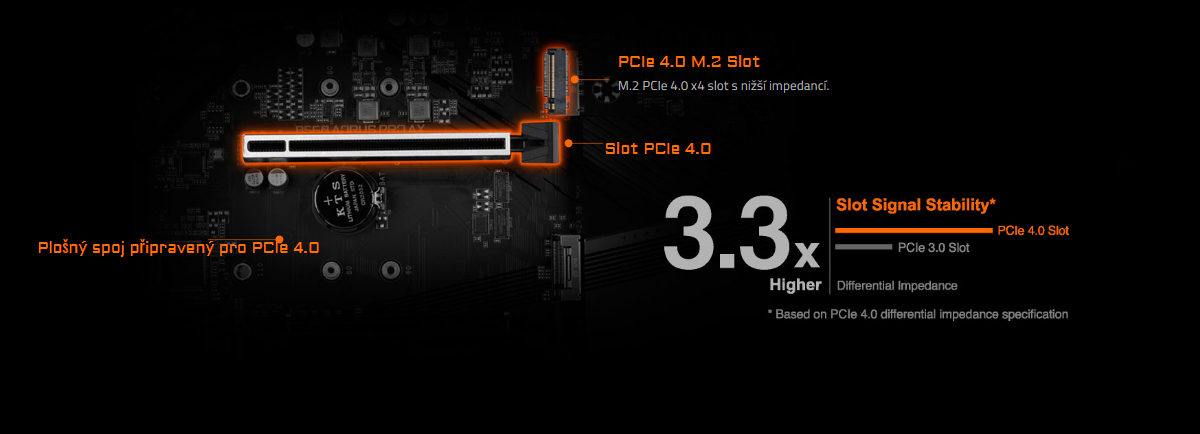

PCIe 4.0 Design

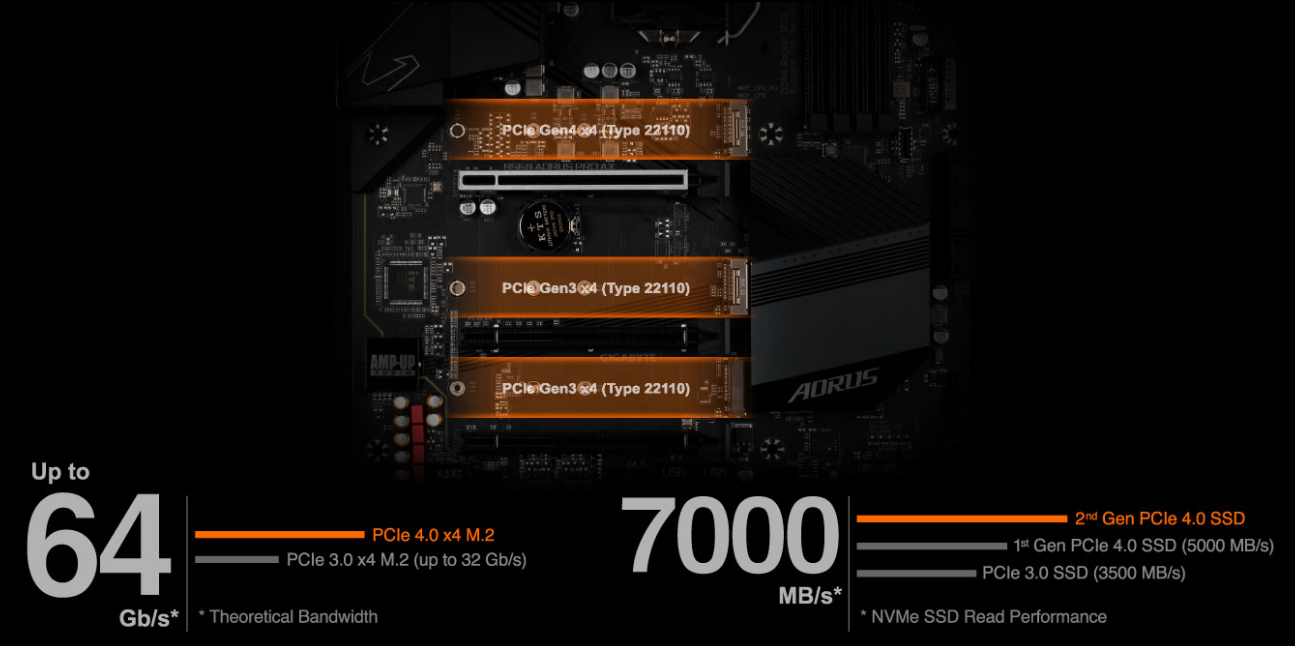

3X PCIe 4.0/3.0 x4 M2
Připojení

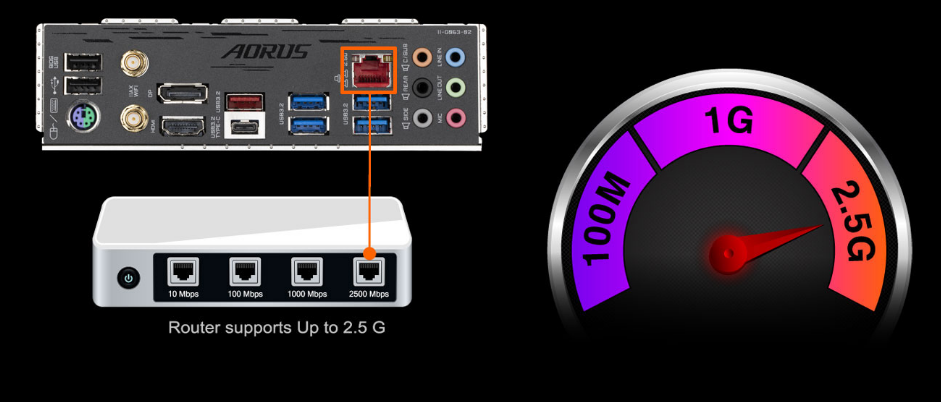

LAN Intel 2.5GbE
Přijetí 2,5G LAN poskytuje až 2,5 GbE síťové připojení, s nejméně 2krát vyššími přenosovými rychlostmi ve srovnání s obecnými sítěmi 1GbE, dokonale navržené pro hráče s dokonalým online herním zážitkem.

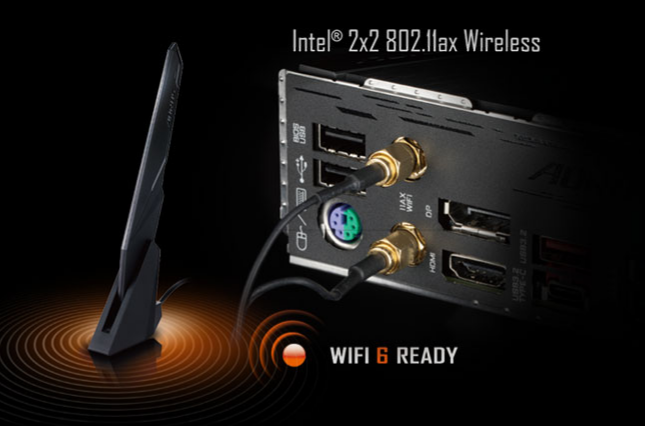

Intel® WiFi 6 802.11ax + BT 5
Řešení Intel Wireless podporuje standard 802.11ax, umožňuje gigabitové bezdrátové přenosy, poskytuje plynulé streamování videa, lepší zážitky z hry, méně přerušených připojení a rychlost až 2,4 Gb/s *. Bluetooth 5 navíc nabízí 4× větší dosah než BT 4.2 a rychlejší přenosy.

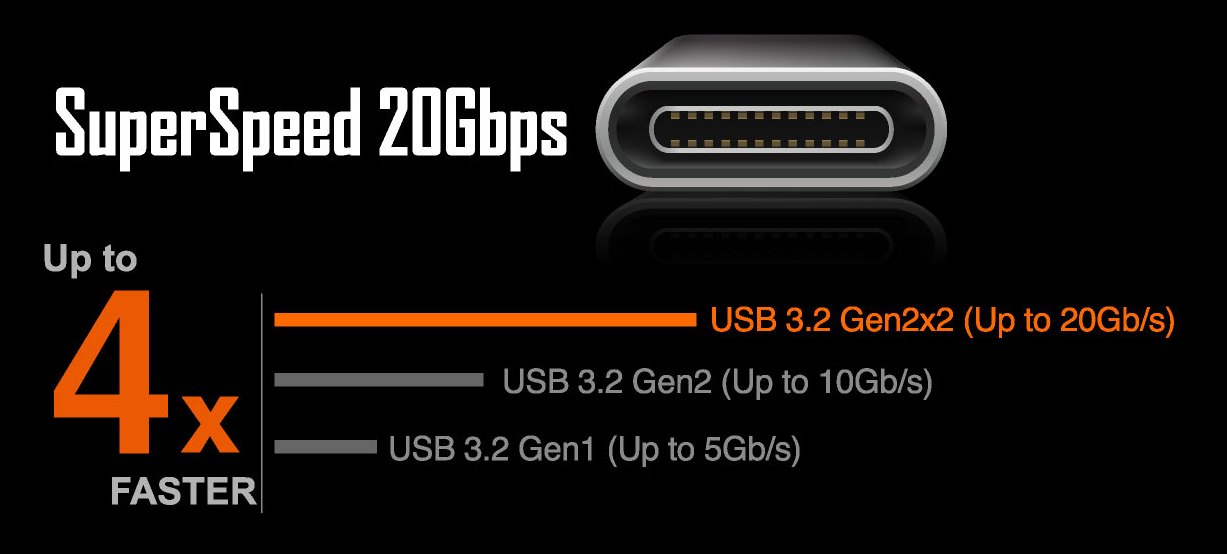

USB 3.2 Gen2x2 TYPE-C
Chlazení

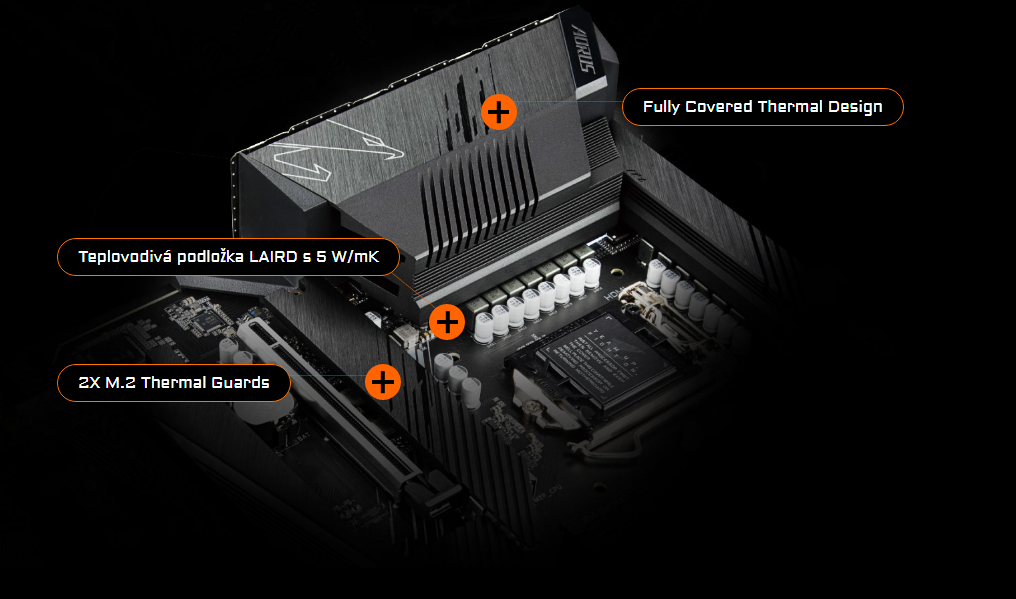

B560 AORUS využívá vysoce výkonný plně krytý tepelný design s vysoce pokrytými chladiči MOSFET a tlustou tepelnou podložkou, poskytující maximální výkon chlazení MOSFET pro nadšence a hráče.

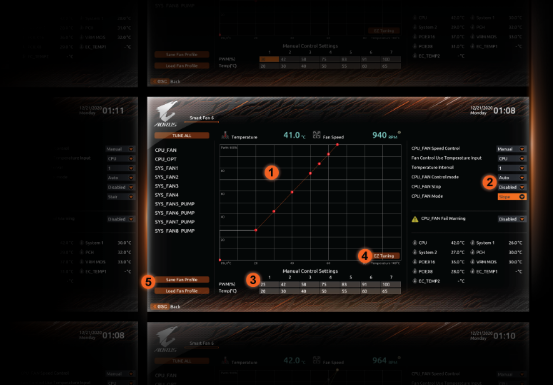

Smart Fan 6
-
Vylepšete uživatelské rozhraní křivky ventilátoru
Zvětšujeme kontrolní body z 5 na 7 a větší graf rychlosti ventilátoru pro přesné a snadnější ovládání křivky ventilátoru. -
Režim dvojitého grafu Slope/Stair
Křivku ventilátoru lze rychle přepínat s režimy Slope a Stair pro různé uživatelské scénáře. Slope je tradiční a intuitivní lineární křivka rychlosti ventilátoru. S nově přidaným nelineárním režimem Stair udržuje ventilátor stejnou rychlost mezi zadaným teplotním intervalem. -
Ruční zadání
Pro pokročilé uživatele nabízíme manuální vstup rychlosti ventilátoru pro přesnější ovládání. -
EZ Tuning
Uživatel může umístit 4 body ladění EZ na hrubou teplotu/rychlost ventilátoru a Smart Fan 6 dokáže rychle vygenerovat křivku ventilátoru. -
Profil křivky ventilátoru
Profil křivky ventilátoru lze uložit do BIOS ROM, profil bude zachován po aktualizaci systému BIOS.

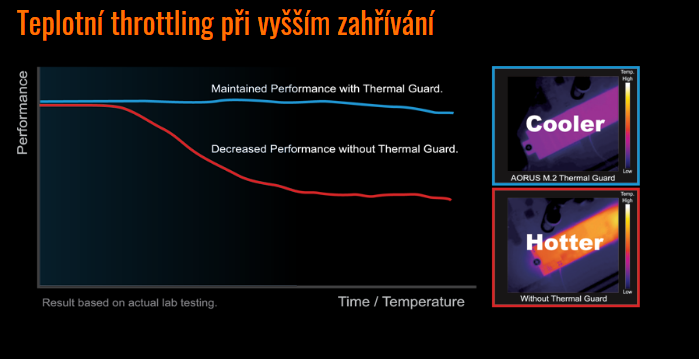

AORUS M.2 Thermal Guard
S ohledem na odolnost poskytuje společnost GIGABYTE řešení chlazení pro SSD úložiště pro M.2. Chladiče M.2 Thermal Guard brání snižování výkonu a brání omezení výkonu u vysokorychlostních M.2 SSD, protože pomáhají odvést teplo předtím, než se stane problémem.
Aplikace EasyTune™
GIGABYTE EasyTune™ je jednoduché a snadno použitelné rozhraní, které umožňuje začátečníkům i expertům doladit jejich nastavení systému nebo upravit takty a napětí systému a pamětí v prostředí Windows. Se Smart Quick Boost vám stačí jednu kliknutí pro automatické přetaktování vašeho systému, čímž získáte nárůst výkonu, když jej budete nejvíce potřebovat.
Socket
Operační paměť
Funkce
Interní konektory
Externí konektory
Společnost GIGABYTE byla založená v roce 1986 jako výzkumný a vývojový tým. Od časů svého vzniku dosáhla světového primátu na trhu základních desek a grafických karet. Aby skutečně dosáhla ke všem zákazníkům, rozšířila spol. GIGABYTE nabídku svých produktů o digitální zařízení, jako jsou notebooky, desktopové PC, domácí digitální zařízení, síťové servery, komunikace, mobilní telefony, dotýkajíce se tak každého aspektu života doma a v práci.
GIGABYTE B560 AORUS PRO AX
Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.
CPU
Podpora procesorů 11. generace Intel Core i5/ i7/ i9
Podpora
procesorů 10. generace Intel Core/ Pentium/ Celeron
Patice
LGA1200
Čipová sada
Intel B560
Paměť
4 x DDR4 paměťový slot, podpora až 128 GB
Podpora
DDR4 3200/ 3000/ 2933/ 2666/ 2400/ 2133 MHz
CPU Intel 10. gen. (Core
i7/ i9) podporuje 2933/ 2666/ 2400/ 2133 MHz
CPU Intel 10. gen. (Core
i5/ i3/ Pentium/ Celeron) podporuje 2666/ 2400/ 2133 MHz
Dvoukanálová
architektura paměti
Podpora non-ECC, bez vyrovnávací paměti,
1Rx8/2Rx8/1Rx16
Podpora ECC pamětí (non-ECC režim), 1Rx8/2Rx8
Podpora
Intel Extreme Memory Profile (XMP)
Sloty
1 x PCIe 4.0 x16 slot
CPU Intel 10. gen. podporuje
PCIe 3.0
1 x PCIe 3.0 x16 slot (podporuje x4 režim)
1 x PCIe
3.0 x16 slot (podporuje x1 režim)
Grafika
1 x HDMI port, podporující max. rozlišení 4096 x 2160
při 30 Hz
1 x DisplayPort port, podporující max. rozlišení 4096
x 2304 při 60 Hz
Multi-GPU
Podpora AMD Quad-GPU CrossFire a 2-Way CrossFire
technologie
Úložiště
Intel CPU
1 x M.2 slot,
M Key, pro jednotky typu 2260/2280/22110 (PCIe 4.0 x2/x4 režim)
CPU
Intel 10. gen. podporuje PCIe 3.0
Intel B560 čipová sada
6
x SATA 6Gb/s port
1 x M.2 slot, M Key, pro jednotky typu
2260/2280/22110 (SATA a PCIe 3.0 x2/x4 režim)
1 x M.2 slot, M
Key, pro jednotky typu 2260/2280/22110 (PCIe 3.0 x2/x4 režim)
Podpora
Intel Optane technologie
USB
1 x USB 3.2 Gen2x2 typ C port na zadním panelu
1 x
USB 3.2 Gen1 typ C port dostupný přes interní USB konektor
1
x USB 3.2 Gen2 typ A port na zadním panelu
6 x USB 3.2 Gen1 port
(4 porty na zadním panelu, 2 porty dostupné přes interní USB konektor)
6
x USB 2.0 port (2 porty na zadním panelu, 4 porty dostupné přes interní
USB konektory)
Audio
Realtek ALC4080 Codec
2/4/5.1/7.1kanálové High
Definition Audio
Podpora S/PDIF výstupu
LAN
1 x Intel 2,5Gigabit LAN řadič
WLAN/ Bluetooth
Intel Wi-Fi 6 AX200
Wi-Fi
802.11a/b/g/n/ac/ax
Dual Band (2,4 GHz, 5 GHz)
Rychlost přenosu
dat až 2,4 Gbps
Bluetooth 5.1
Interní konektory
1 x 24-pin ATX hlavní napájecí konektor
1
x 8-pin ATX 12V napájecí konektor
6 x SATA 6Gb/s konektor
3
x M.2 slot, M Key
1 x USB 3.2 Gen1 typ C konektor
1 x USB 3.2 Gen1
(USB 3.0) konektor (podporuje 2 x USB 3.2 Gen1 port)
2 x USB 2.0
konektor (podporuje 4 x USB 2.0 port)
1 x konektor ventilátoru CPU
1
x konektor ventilátoru vodního chlazení
3 x konektor
systémového ventilátoru
1 x audio konektor předního
panelu
1 x konektor předního panelu
1 x TPM konektor
(podporuje pouze moduly GC-TPM2.0 SPI a GC-TPM2.0 SPI 2.0)
2 x
konektor RGB LED pásku
2 x konektor adresovatelného LED pásku
2
x konektor Thunderbolt AIC
1 x propojka Clear CMOS
1 x konektor
S/PDIF výstupu
1 x tlačítko Q-Flash Plus
Porty na zadním panelu
2 x konektor Wi-Fi antény
1
x PS/2 combo port klávesnice a myši
1 x DisplayPort
1 x
HDMI
1 x USB 3.2 Gen2x2 typ C
1 x USB 3.2 Gen2 (USB 3.1 Gen2)
4
x USB 3.2 Gen1 (USB 3.0)
2 x USB 2.0
1 x RJ-45
6 x audio jack
Rozměry
30,5 x 24,4 cm
ATX formát
