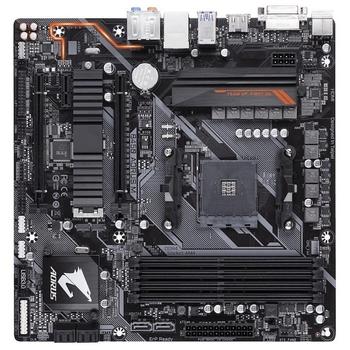

Základní deska GIGABYTE B450 AORUS M (rev. 1.0)

Chipset: AMD B450
Revize: 1.0

Rozměrový formát: Micro ATX Form Factor; (24.4cm x 24.4cm)
Podpora pro procesory:
*AMD Ryzen™ 2nd Generation processors
*AMD Ryzen™ with Radeon™ Vega Graphics processors
*AMD Ryzen™ 1st Generation processors
Patice procesoru: AM4

Pozice na paměti: 4× slot DDR4 DIMM, Dvoukanálová architektura paměti
Podpora pro paměti: DDR4 3200(O.C.) / 2933(O.C.) / 2667 / 2400 / 2133 MHz memory modules
Max.velikost operační paměti: 64 GB
Podpora pro paměti typu: ECC, non-ECC, XMP

Grafická karta: Maximální velikost paměti 16 GB
*1 x DVI-D port, maximální rozlišení 1920x1200@60 Hz
*1 x HDMI port, maximální rozlišení 4096x2160@60 Hz

Zvuková karta: Kodek Realtek® ALC892, 2/4/5.1/7.1kanálový, (Podpora S/PDIF výstupu)
Síťová karta: LAN Realtek® GbE (10/100/1000 Mb/s)

Rozšiřující sloty:
*1× slot PCI Express ×16, běžící jako ×16 (PCI Express 3.0)
*1× slot PCI Express ×16, běžící jako ×4 (PCI Express 2.0 standard)
*1x PCI Express x1 slot

RAID řadič: RAID 0, RAID 1 a RAID 10

SATA: 6 x SATA 6Gb/s connectors
M.2: 1 x M.2 connector (Socket 3, M key, type 2242/2260/2280/22110 SATA and PCIe 3.0 x4/x2 SSD support)
Firewire: Ne
USB:
*Čipset:
*2× port USB 3.1 Gen 2 typ A (červený) na zadním panelu
*2 x USB 3.1 Gen 1 ports přes interní USB header
*6× port USB 2.0/1.1 (2 porty na zadním panelu, 4 porty dostupné přes interní USB headery)
*Procesor:
*4× port USB 3.1 Gen 1 na zadním panelu

Interní porty:
*1 x 24-pin ATX main power connector?
*1× 8pinový ATX 12V napájecí konektor
*1× konektor pro procesorový ventilátor
*2× konektor pro systémový ventilátor
*1× konektor M.2 Socket 3
*6× konektor SATA 6Gb/s
*1 x CPU cooler LED strip/RGB LED strip header
*1 x RGB (RGBW) LED strip header
*2 x digital LED strip headers
*2 x digital LED strip power select jumpers
?*1 x front panel header
?*1 x front panel audio header
?*1 x S/PDIF Out header
*1× header USB 3.1 Gen 1
*2× interní konektor USB 2.0/1.1
*1 x Trusted Platform Module (TPM) header (2x10 pin, for the GC-TPM2.0 module only)
*1× interní konektor pro sériový port
?*1 x parallel port header
*1× propojka Clear CMOS

Externí porty:
*1× port PS/2 pro klávesnici/myš
*1× port DVI-D
*1× port HDMI
*2 x USB 3.1 Gen 2 Type-A ports (red)
*4× port USB 3.1 Gen 1
*2× port USB 2.0/1.1
*1× port RJ-45
*6 x audio jacks BIOS: AMI UEFI BIOS, 2× 128 Mb flash, (podpora DualBIOS)
