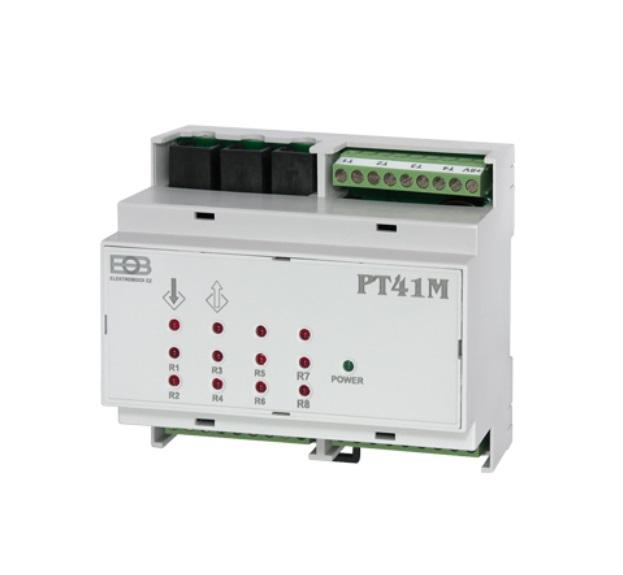

ELEKTROBOCK Jednotka elektronická master PT41-M
Vlastnosti PT41-M:
NOVÁ VERZE OD 1.08.2017 (firmware 12.06)!
- interní opravy
NOVÁ VERZE OD 1.10.2016 (firmware 12.04)!
Nabízí následující zlepšení:
- přidána položka útlum (v konstantách zadat hodnotu teploty útlumu, po zaškrtnutí bude daná zóna temperovat na tuto hodnotu do zrušení režimu útlum).
-
přidáno servisní heslo (slouží pro komunikaci s mobilní aplikací,
pokud nebude v aplikaci zadané tak se nezobrazí konstanty, které
ovlivňují nastavení celého systému) - nové mobilní aplikace pro vzdálenou správu- POZOR NELZE OVLÁDAT STARŠÍ VERZE JEDNOTEK! Doporučujeme poslat na upgrade firmwaru!
VERZE OD 1.12.2014 (firmware 12.02)!
Nabízí následující zlepšení:
- ovládání systému přes internet
- připojení teplotních čidel nebo pokojových termostatů
- určení priority sepnutí dané zóny
- korekce teploty
- spínání čerpadla pouze podle aktuální jednotky
- systém lze použít nejen pro teplovodní podlahové topení
- možnost synchronizace z PC nebo opačně z jednotky do PC
Jednotku PT41-M je možné naprogramovat přes PC (pomocí softwaru PT41) nebo centrální jednotku PT41-CJ (na dotaz). Po připojení jednotky PT41-M k PC dojde k uložení dat do paměti E-EPROM a PC může být odpojena.
Při sepnutí jednoho z topných okruhů (R1-R6), dojde do 1min. k sepnutí výstupu R7, na které může být napojeno např. čerpadlo. Do 5s od zapnutí R7 se také sepne výstup R8, který je určen pro spínání kotle. K vypnutí dochází naopak, nejdříve vypne kotel (R8) a do 5s čerpadlo (R7).
Při tvalém napojení na PC je možné získávat aktuální data ze všech zón a vytvářet si statistiky pro jednotlivé zóny za určité období.
Funkce PT41-M:
- reguluje až 6 zón podle programu z PT41-CJ(nebo PC)
- 2 výstupy (R7a R8) slouží pro spínání čerpadla a kotle
- každá změna stavu je indikována LED na čelním panelu
- po nahrání konstant a programů z PT41-CJ/PC pracuje autonomně (centrální jednotka/PC nemusí být připojeny trvale)
- je rozšiřitelná o další jednotky (PT41-S pro více zón)
CO JE NUTNÉ DOKOUPIT:
- NAPÁJECÍ ZDROJ
- PŘEVODNÍK PRE-RS232/USB (včetně softwaru pro PC- ZDARMA)
- PŘEVODNÍK PRE-30 pro vzdálené ovládání
TECHNICKÉ PARAMETRY
* Elektronická jednotka tzv. MASTER
(hlavní), která je schopna regulovat teplotu v 6-ti místnostech a současně
ovládat kotel a oběhové čerpadlo
* Napájení: 5, 0 V
/ 2.5 A, DC (AD05-DIN není součástí)
* Typ
komunikace: po lince RS232 / vzdálená přes internet
*
Spínací prvek: relé
* Max. počet teplotních čidel: 6
(pro teplotní čidla/ termostaty)
* Počet výstupů: 8 (Imax=6A)
*
Stupeň krytí: IP20
* Pracovní teplota: 0 °C až 40 °C
Funkce
PT41-M:
* Reguluje až 6 zón podle programu z PT41-CJ(nebo PC)
*
2 výstupy (R7a R8) slouží pro spínání čerpadla a kotle
*
Každá změna stavu je indikována LED na čelním panelu
*
Po nahrání konstant a programů z PT41-CJ/PC pracuje autonomně (centrální
jednotka/PC nemusí být připojeny trvale)
* Je
rozšiřitelná o další jednotky (PT41-S pro více zón)
